Замена Bluetooth-чипа Sony SRS-XB30

Чтобы снять металлическую решётку динамика, вставьте большую лопатку под неё в каждом углу.

Работайте по краям, чтобы поддеть и снять решётку.

Удерживая логотип Sony лицом к себе, используйте среднюю лопатку, чтобы отжать боковые панели от внутренней рамы.

Это нужно сделать со всех четырёх сторон колонки, чтобы снять все четыре панели

Потребуется некоторое усилие, так как клей липкий.

Найдите четыре винта на обнажённой передней панели.

С помощью отвертки с насадкой T7 выкрутите каждый винт (длина 15,0 мм).

Далее снимите четыре винта по внешнему краю, расположенные в каждом углу колонки. Внешний край колонки — прозрачный пластик.

Здесь используйте ту же насадку T7.

Снимите каждый из четырёх угловых винтов (длина 15,0 мм).

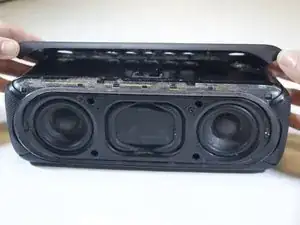

С небольшим усилием аккуратно приподнимите крышку колонки.

Убедитесь, что вы не тянете за провода.

Отстегните четыре проводных разъёма (они прикреплены к крышке динамика).

Отключите тонкий жёлтый провод (прикреплённый к крышке) от его разъёма.

Отделите крышку динамика от нижней рамы.

Для подготовки к следующему шагу разместите крышку параллельно раме.

Найдите два серебристых винта (9 мм), крепящих два светодиодных модуля на крышке динамика.

С помощью отвертки с насадкой PH1 выкрутите каждый винт.

Полностью отделите крышку динамика от нижней рамы.

Снимите верхний винт (10 мм).

Используйте отвертку с насадкой T7.

Найдите и удалите три чёрных винта (10,0 мм) внутри внутренней рамы. Используйте насадку T7.

Два винта находятся слева от белого блока и один — справа от него.

Слегка приподнимите белый блок со всеми подключёнными проводами.

Возьмите большую лопатку и подденьте чёрный корпус, чтобы приподнять его с платного блока.

Найдите синюю плёнку, прикреплённую к платному блоку с зарядным портом.

Отсоедините синюю плёнку от блока.

Отсоедините жёлтый, чёрный и красный провода, потянув их прямо вверх.

Вставьте лопатку вдоль края аккумулятора и прочно удерживайте провода. Поднимите обе стороны вверх. Аккумулятор выйдет из корпуса.

Чтобы сэкономить время, сначала подденьте и удалите верхнюю панель.

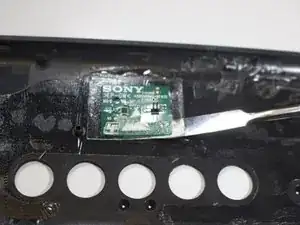

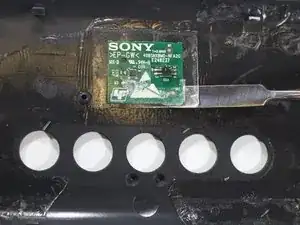

Возьмите лопатку и подденьте пластмассовый квадратик, к которому напрямую прикреплён Bluetooth-чип.

Это отделит пластмассовый квадратик от крышки.

Снимите Bluetooth-чип.
