Замена платы управления светодиодами Sony SRS-XB40

Снимите модуль динамика с внешнего корпуса, поддев его у основания колонки металлической лопаткой.

Выверните четыре винта T-8 (длина 15 мм) с черной передней панели динамика.

Поддев два резиновых торцевых элемента, приподнимите и снимите два фрагмента длинного пластикового корпуса с корпуса колонки с помощью металлической лопатки.

Полностью отведите два оставшихся резиновых элемента корпуса от корпуса колонки тем же металлическим инструментом для поддевания.

После снятия внешнего синего корпуса на каждом углу откроются по четыре винта T-8 (длина 15 мм). После их удаления просто оттяните верхнюю часть корпуса от основания, чтобы получить доступ к внутренней части колонки.

Достигнув внутренних компонентов колонки, Вы увидите семь проводов, соединяющих пластину динамика с корпусом. Сожмите защелки вверху каждого из четырех основных разъемов, чтобы отсоединить их.

Аккуратно потяните тонкие провода по обеим сторонам, чтобы вынуть их из точек крепления.

Последний красный и черный провод отсоедините, осторожно разъединив разъем.

В результате плита динамика будет окончательно отделена от основания.

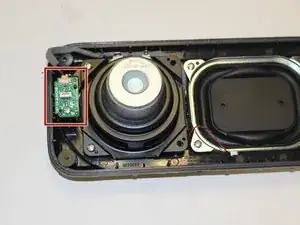

Сняв пластину динамика с корпуса, найдите платы управления светодиодами на каждом конце пластины.

Выверните винт PH1 длиной 10 мм с каждой платы управления.

Зеленая плата теперь должна быть свободна и оставаться подключенной только красно-черным штекером.

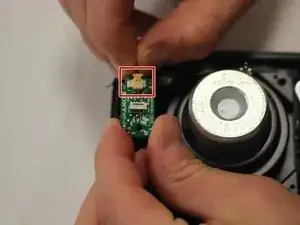

Осторожно отсоедините провод от платы, чтобы полностью снять плату с пластины динамика.

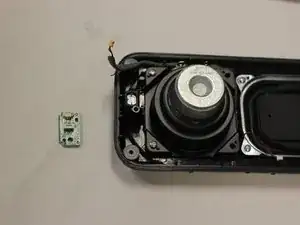

Ваша плата управления светодиодами теперь разобрана и готова к замене.
