Замена материнской платы Sony SRS-XB40

Отделите корпус динамика от внешней оболочки, поддев его с основания колонки металлической лопаткой.

Открутите четыре винта T-8 (длиной 15 мм) с черной лицевой панели динамика.

Подденьте два резиновых торцевых элемента и снимите две части длинной пластиковой оболочки с корпуса колонки при помощи металлической лопатки.

Снимите оставшиеся два резиновых элемента корпуса полностью с помощью того же металлического инструмента для поддевания.

После снятия внешней синей оболочки станут видны четыре винта T-8 (длиной 15 мм) по углам. После удаления этих винтов просто оттяните верхнюю часть колонки от корпуса, чтобы получить доступ к внутренним компонентам.

После получения доступа к внутренним компонентам колонки будут видны семь проводов, соединяющих лицевую панель с корпусом. Сожмите фиксаторы сверху каждого из четырех основных проводов, чтобы отключить их.

Аккуратно потяните тонкие провода с каждой стороны, чтобы отсоединить их от креплений.

Отсоедините последний красный и черный провод, аккуратно разъединив их.

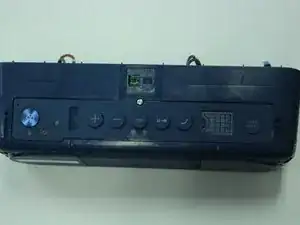

После этого лицевая панель динамика полностью отделится от основания.

Открутите винт PH-1 (10 мм), расположенный на верхней части динамика и крепящий материнскую плату.

Отключите провод от материнской платы.

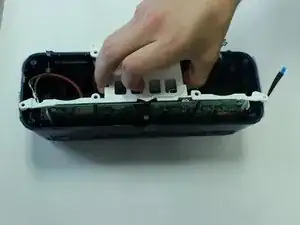

Затем извлеките материнскую плату и белый корпус из колонки.

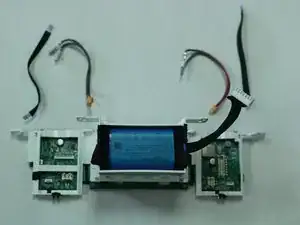

Отключите провода, подключенные к задней части материнской платы, перед снятием белого кожуха.

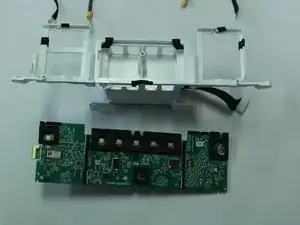

Открутите винты PH-1 (10 мм) с материнской платы, чтобы отсоединить её от внешнего белого корпуса.
