Замена порта зарядки Sony SRS-XB30

Чтобы снять решетку динамика, вставьте большую лопатку под нее в каждом углу.

Обходите края, чтобы приподнять решетку и снять ее.

Логотип Sony должен быть обращён к вам, используйте среднюю лопатку, чтобы поднять боковые панели от внутренней рамки.

Это необходимо сделать с четырёх сторон динамика, чтобы снять все четыре панели.

Это требует некоторых усилий, так как клей очень липкий.

Найдите четыре винта на сейчас открытой передней панели.

Используя отвертку с битой T7, открутите каждый винт (длиной 15,0 мм).

Далее, удалите четыре винта по внешнему краю, расположенные в каждом углу динамика. Внешний край динамика — это прозрачный пластик.

Используйте ту же отвертку с битой T7.

Удалите каждый из четырех угловых винтов (длиной 15,0 мм).

С небольшим усилием аккуратно поднимите крышку динамика.

Убедитесь, что не тянете за провода.

Отделите четыре разъема проводов (которые прикреплены к крышке динамика).

Отключите тонкий желтый провод (прикрепленный к крышке динамика) от его порта.

Отделите крышку динамика от нижней рамки.

Чтобы подготовить динамик к следующему шагу, положите крышку параллельно рамке.

Найдите два серебряных винта (9 мм), прикреплённых к двум светодиодным чипам на крышке динамика.

Используя отвертку с битой PH1, открутите каждый винт.

Полностью отделите крышку динамика от нижней рамки.

Удалите верхний винт (10 мм).

Используйте отвертку с битой T7.

Найдите и удалите три черных винта (10,0 мм) в внутренней рамке. Используйте биту T7.

Два винта находятся с левой стороны белой коробки и один - справа от неё.

Немного поднимите белую коробку, оставляя все провода прикреплёнными.

Возьмите большую лопатку и приподнимите черный корпус от схемного блока.

Найдите синюю пленку, прикрепленную к схемному блоку с портом зарядки.

Отделите синюю пленку от блока.

Отделите желтый, черный и красный провода, потянув их прямо вверх.

Вставьте лопатку вдоль края батареи и крепко удерживайте провода. Приподнимите обе стороны. Батарея выпрыгнет из своего корпуса.

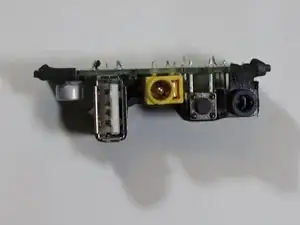

Найдите схемный блок с желтым портом зарядки.

Удалите схемный блок от любых креплений, соединяющих его с динамиком.

Вставьте новый схемный блок.
