Замена материнской платы Sony SRS-XB43

Вставьте металлическую лопатку в шов/зазор сетки, расположенный в нижней части колонки.

Начните оказывать давление, поддев вдоль шва, пока кожух сетки не начнёт отходить.

Полностью откройте шарнирный кожух сетки и аккуратно снимите его с корпуса.

Поверните колонку так, чтобы задняя часть была обращена к вам.

Снимите заводскую пломбу под переключателем громкости, чтобы получить доступ к одному винту.

Удалите этот винт с помощью отвертки Torx T8.

Удалите все десять винтов с помощью крестовой отвертки Phillips #1.

Медленно приподнимите лицевую панель колонки, отделяя её от корпуса.

Отсоедините шесть проводов, соединяющих лицевую панель с материнской платой.

Разместите заднюю панель колонки так, чтобы пластиковый шасси и внутренняя электроника были направлены вверх.

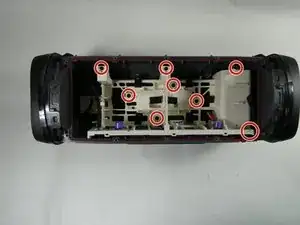

Удалите восемь винтов 10 мм, крепящих шасси материнской платы к задней панели, используя крестовую отвертку Phillips #1.

Возьмите шасси материнской платы и аккуратно снимите его с задней панели колонки.

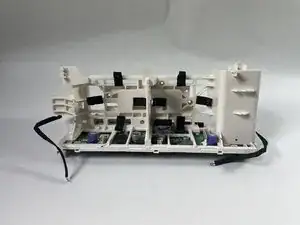

Разместите шасси материнской платы так, чтобы сторона с шестью кнопками была обращена вниз к столу, а противоположная сторона была видна вам.

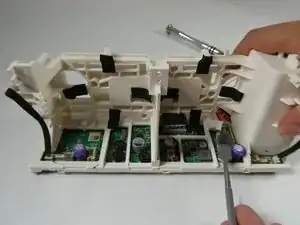

Отключите семиконтактный кабель (тот, что с красным, жёлтым и чёрным проводами), подключённый к материнской плате, поддев за его край/выступ лопаткой.

Разместите пластиковое шасси так, чтобы плата с разъёмами была обращена вверх.

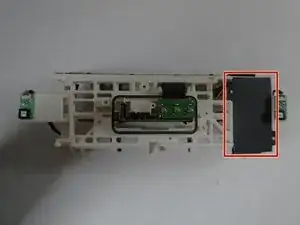

Снимите чёрную пластиковую плёнку, покрывающую аккумулятор, оставив видимым синий аккумулятор.

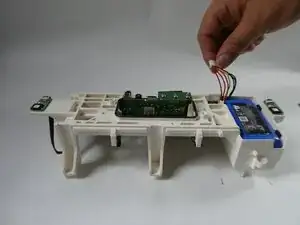

Лёгким тянущим движением поднимите семиконтактный кабель вверх, пока аккумулятор не отклонится так, чтобы вы смогли надежно захватить его с обеих сторон пальцами.

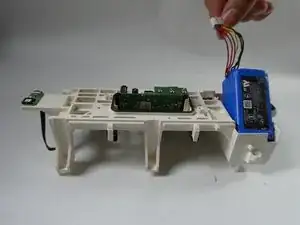

Используя пальцы, потяните вверх, чтобы извлечь аккумулятор из его отсека.

Не используйте лопатку или другие плоские инструменты для подсёма в зазор между аккумулятором и отсеком, так как это может повредить аккумулятор.

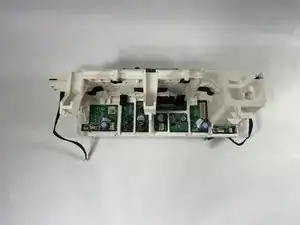

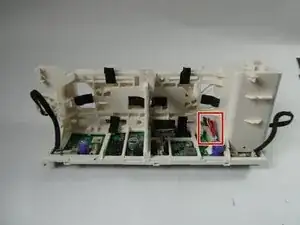

Разместите шасси материнской платы так, чтобы вам был виден набор точек подключения.

Отключите обе ленточные светодиодные шлейфы справа и слева от материнской платы, аккуратно потянув их вверх.

Поднимите кабель корпуса разъёмов с середины заднего края материнской платы.

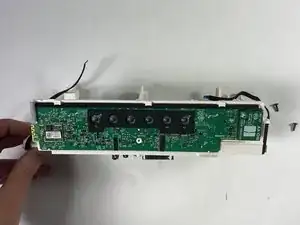

Разместите шасси так, чтобы задняя часть материнской платы с шестью кнопками была обращена вверх.

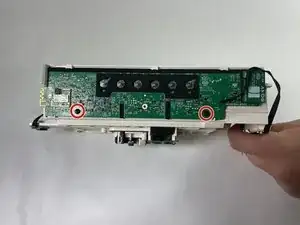

Удалите два винта 10 мм, которые закрепляют материнскую плату в шасси, используя крестовую отвертку Phillips #1.

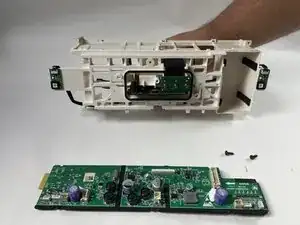

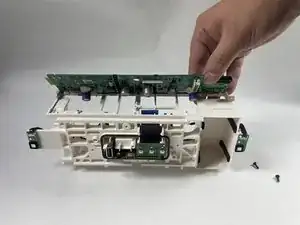

Осторожно извлеките материнскую плату из шасси.
