Замена светодиодного модуля Sony SRS-XB43

Это руководство поможет пользователям заменить повреждённые или неисправные печатные платы управления светодиодами в Bluetooth-динамике Sony SRS-XB43. Перед началом выполнения шагов по замене обратитесь к странице по устранению неисправностей для поиска других решений.

Шаг 1

Вставьте металлическую лопатку в шов/отверстие сетки, расположенное в нижней части динамика.

Начните оказывать давление, поддевая вдоль шва, пока крышка сетки не начнёт отходить.

Полностью откройте крышку сетки на петле и снимите её с корпуса.

Шаг 2

Поверните динамик так, чтобы задняя часть была обращена к вам.

Снимите заводскую пломбу антивскрытия под переключателем громкости, чтобы открыть доступ к одному винту.

Выверните единственный винт с помощью отвертки Torx T8.

Шаг 3

Выверните все десять винтов с помощью крестовой отвертки Phillips #1.

Шаг 4

Медленно поднимите лицевую панель динамика с корпуса.

Отсоедините шесть проводов, соединяющих лицевую панель с материнской платой.

Шаг 5

Ориентируйте заднюю панель динамика так, чтобы пластиковый шасси и внутренняя электроника были обращены вверх.

Выверните восемь винтов 10 мм, фиксирующих шасси материнской платы к задней панели, с помощью крестовой отвертки Phillips #1.

Возьмите шасси материнской платы и аккуратно отделите его от задней панели динамика.

Шаг 6

Ориентируйте шасси материнской платы так, чтобы сторона с шестью кнопками была обращена вниз на стол, а обратная сторона была видна вам.

Отсоедините семиконтактный кабель (тот, у которого красный, жёлтый и чёрный провода), подключённый к материнской плате, поддев за его край/выступающую кромку лопаткой.

Шаг 7

Ориентируйте пластиковое шасси так, чтобы плата с разъёмами была обращена вверх.

Снимите чёрную пластиковую пленку, покрывающую аккумулятор, оставив видимым синий аккумулятор.

Шаг 8

Легко потяните семиконтактный кабель вверх, пока аккумулятор не наклонится так, чтобы вы могли надёжно захватить его с обеих сторон пальцами.

Используя пальцы, потяните вверх, пока аккумулятор не выйдет из отсека.

Не используйте лопатку или другие плоские инструменты для поддевания в зазоре между аккумулятором и отсеком, так как это может повредить аккумулятор.

Шаг 9

Ориентируйте шасси материнской платы так, чтобы отсек аккумулятора был обращён вверх.

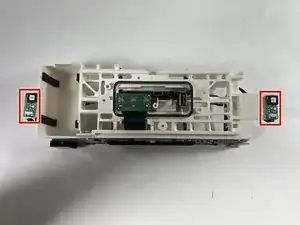

Определите две печатные платы управления светодиодами, расположенные по левому и правому краям пластикового шасси.

Шаг 10

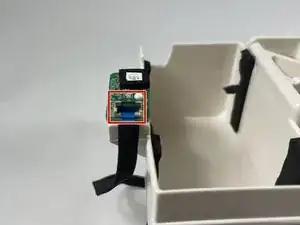

Найдите чёрный фиксатор на каждом из разъёмов, подключённых к печатным платам.

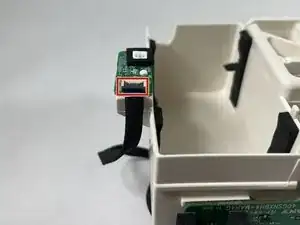

Откиньте чёрный фиксатор, аккуратно поддев переднюю/выступающую кромку разъёма лопаткой или другим плоским инструментом.

Для ориентации: фиксатор должен откинуться от вас или в направлении светодиода (металлический квадрат).

Возьмите каждый ленточный кабель и приложите горизонтальное тяговое усилие (по отношению к платам управления светодиодами), чтобы отключить их от разъёмов.

Шаг 11

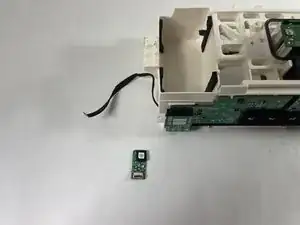

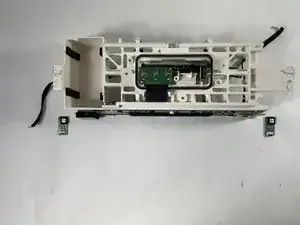

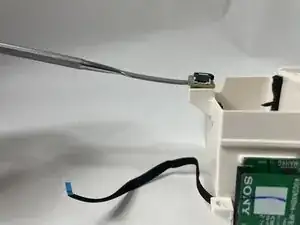

Подденьте лопаткой под платы управления светодиодами и отведите их от пластикового шасси.

Платы закреплены на шасси достаточно прочной двусторонней лентой. Если лопатка слишком толстая и не помещается под платами, используйте тонкую пластиковую лопатку или пластиковую карточку.

Заключение

Для обратной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
