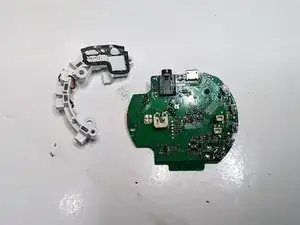

Снятие печатной платы Sony SRS-XB10

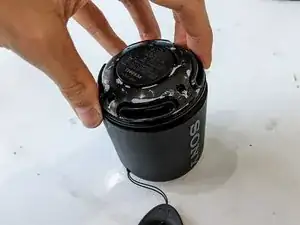

Переверните динамик вверх дном.

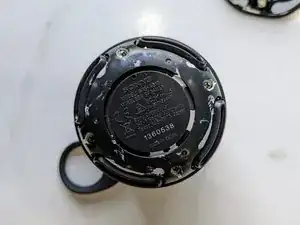

На нижней стороне вы найдете слой гибкого черного пластика. Снимите его. Вы можете наткнуться на слой белой пасты под ним.

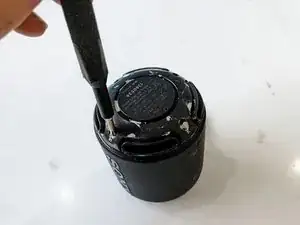

Удалите четыре винта Phillips #1 длиной 8 мм из основания.

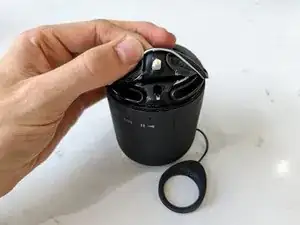

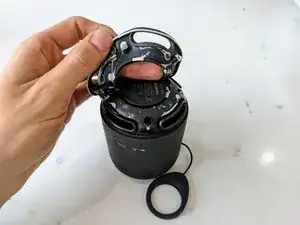

Держите основание за вентиляционные отверстия и снимите его.

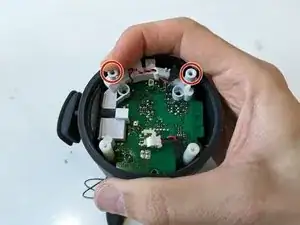

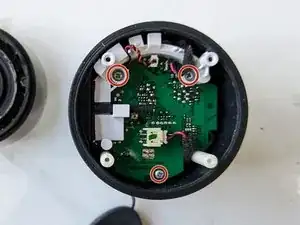

Удалите три винта Phillips #1 длиной 8 мм.

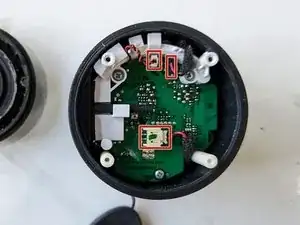

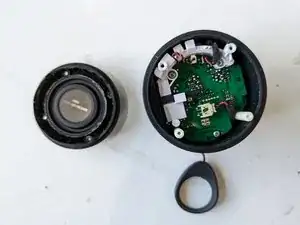

Удалите три разъема с печатной платы.

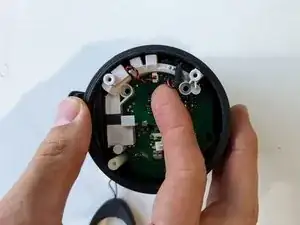

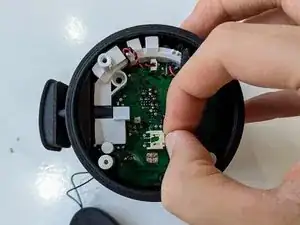

Печатная плата очень плотно зафиксирована внутри корпуса. Самый простой способ снять ее — сжать между белыми пластиковыми цилиндрами, прикрепленными к печатной плате, и противоположной стороной корпуса (как показано на первом изображении). Это позволит вам начать наклонять плату.

Когда плата начнет подниматься, она может застрять внутри корпуса. В этот момент может быть полезно сжать корпус, положив большой палец рядом с портами (см. второе изображение), чтобы освободить плату.

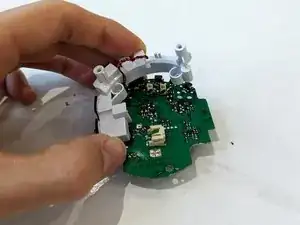

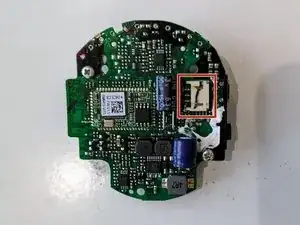

На нижней стороне платы находится четвертый разъем, поэтому, когда плата станет свободной, старайтесь не тянуть ее слишком быстро, чтобы не повредить этот кабель.

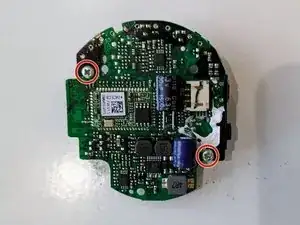

Отключите кабель, подключенный к нижней стороне платы.

Перевод руководства с ifixit.com
