Замена антенны Sony SRS-X7

На нижней части устройства вы увидите 4 резиновые заглушки в углах. Снимите эти резиновые заглушки.

Открутите 4 винта Philips J1 10 мм под ними.

Чёрные наклейки между четырьмя поролоновыми вставками служат для защиты гарантии устройства. Если вы попробуете отправить устройство обратно в Sony после прокалывания этих наклеек, его не примут, так как устройство будет считаться вскрытым.

Проткните указанные наклейки и открутите 2 винта Philips J1 10 мм под ними.

Вставьте синий пластиковый инструмент в угол нижней панели и проведите вдоль кромки.

Это будет немного трудно, так как к панели приклеена лента, но при небольших манипуляциях она должна легко отойти.

Используя металлическую лопатку, вставьте её в один из углов или боков лицевой панели и аккуратно подденьте.

Удерживая поддянутое положение, вставьте пластиковый инструмент для вскрытия и проведите вдоль кромок корпуса.

Повторите последний шаг на каждой стороне лицевой панели, пока панель полностью не снимется.

При первом снятии лицевой панели динамика это будет сложно из‑за клея, фиксирующего панель к корпусу. После первого раза разборка и сборка станут проще.

После снятия лицевой панели откроются динамики. По периметру динамиков видно 8 винтов. Удалите 8 винтов Philips J1 10 мм.

Выньте 2 винта Philips J1 20 мм из середины динамика, как показано.

Динамик должен легко выйти из корпуса, однако действуйте осторожно, так как он всё ещё подключён к плате.

Выньте весь динамик и отсоедините разъёмы от платы, слегка потянув за них.

Снимите золотой разъём с платы устройства.

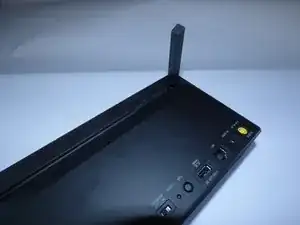

Установите антенну в вертикальное положение.

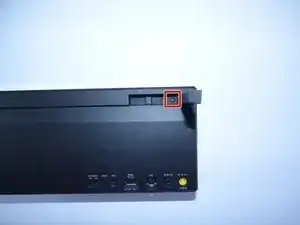

Открутите винт Philips J1 10 мм под антенной.

Протолкните антенну изнутри корпуса, чтобы вынуть её.
