Замена AM/FM-чипа в Sony SRS-X7

На нижней части устройства вы увидите 4 резиновых накладки в углах. Снимите эти резиновые накладки.

Открутите 4 винта Philips J1 длиной 10 мм, находящиеся под ними.

Чёрные наклейки между 4 пенными деталями служат для защиты гарантии блока. Если вы попытаетесь вернуть устройство в Sony после прокалывания этих наклеек, они не примут устройство, так как оно будет считаться вскрытым.

Проткните эти наклейки и открутите 2 винта Philips J1 длиной 10 мм под ними.

Вставьте синюю пластиковую лопатку в угол нижней крышки и проведите вдоль края.

Это будет немного сложно, так как крышка приклеена к корпусу, но после некоторой игры она должна легко сняться.

Используя металлическую лопатку, вставьте её в один из углов или сбоку лицевой панели и аккуратно приподнимите.

Держа приподнято, вставьте пластиковый инструмент для открытия и проведите вдоль кромок устройства.

Повторите предыдущий шаг на каждой стороне лицевой панели, пока панель полностью не снимется.

В первый раз снять лицевую панель будет сложно из‑за клея, который её держит. После этого разборка и сборка будут проще.

После снятия лицевой панели откроются динамики. По периметру динамиков видны 8 винтов. Удалите 8 винтов Philips J1 длиной 10 мм.

Выньте 2 винта Philips J1 длиной 20 мм из центра динамика, как показано.

Динамик должен легко выйти из корпуса, однако действуйте осторожно, так как он всё ещё соединён с платой.

Выньте весь динамик и отсоедините разъёмы от материнской платы, аккуратно потянув за них.

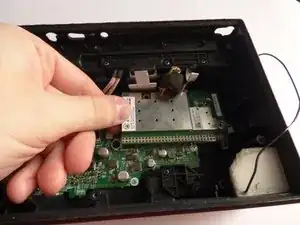

Пальцами отсоедините золотой разъём от AM/FM-чипа.

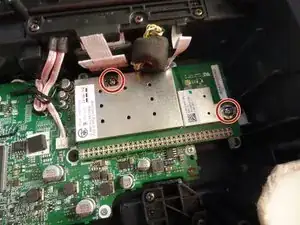

Удалите два винта Philips J1 длиной 10 мм с верхней и правой стороны AM/FM-чипа.

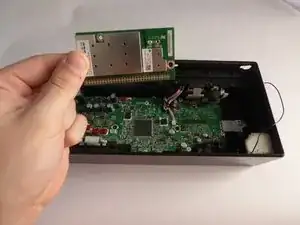

Осторожно пальцами или пластиковым захватом извлеките чип из устройства.
