Замена динамиков Sony SRS-XB30

Чтобы снять решётку динамика, вставьте большую лопатку под неё в каждом углу.

Продвигайтесь по краям, чтобы поддеть и снять решётку.

Расположив логотип Sony перед собой, используйте среднюю лопатку, чтобы отжать боковые панели от внутренней рамы.

Это нужно сделать со всех четырёх сторон динамика, чтобы снять все четыре панели

Потребуется некоторое усилие, так как клей очень липкий.

Найдите четыре винта на теперь открытой передней панели.

Используя отвёртку с насадкой T7, выкрутите каждый винт (длина 15,0 мм).

Далее снимите четыре винта на внешних краях, расположенные в каждом углу динамика. Внешняя кромка динамика — прозрачный пластик.

Здесь используйте ту же насадку T7.

Снимите каждый из четырёх угловых винтов (длина 15,0 мм).

С небольшим усилием аккуратно приподнимите крышку динамика.

Убедитесь, что вы не тянете за провода.

Отсоедините четыре проводаразъёма (которые прикреплены к крышке динамика).

Отключите тонкий жёлтый провод (прикреплённый к крышке динамика) от его порта.

Отделите крышку динамика от нижней рамы.

Для подготовки к следующему шагу разместите крышку параллельно раме.

Найдите два серебристых винта (9 мм), прикреплённых к двум светодиодным платам на крышке динамика.

Используя отвёртку с насадкой PH1, выкрутите каждый винт.

Полностью отделите крышку динамика от нижней рамы.

Снимите верхний винт (10 мм).

Используйте отвёртку с насадкой T7.

Найдите и удалите три чёрных винта (10,0 мм) внутри внутренней рамы. Используйте насадку T7.

Два винта находятся слева от белого блока и один — справа от него.

Небольшим усилием приподнимите белый блок со всеми подключёнными проводами.

Возьмите большую лопатку и подденьте чёрный корпус, чтобы отслоить его от платы.

Найдите синюю плёнку, прикреплённую к плате с разъёмом для зарядки.

Отсоедините синюю плёнку от блока.

Отсоедините жёлтый, чёрный и красный провода, потянув их прямо вверх.

Вставьте лопатку вдоль кромки аккумулятора и плотно удерживайте провода. Поднимите обе стороны вверх. Аккумулятор выскочит из корпуса.

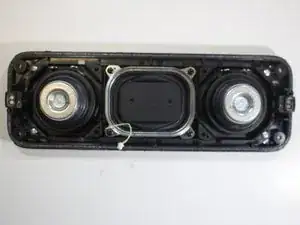

Найдите два серебристых винта (9 мм), прикреплённых к каждому защитному кожуху динамика.

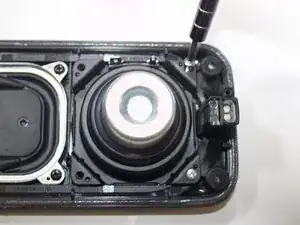

Удалите по два серебристых винта с каждого защитного кожуха, используя отвёртку с насадкой PH1.

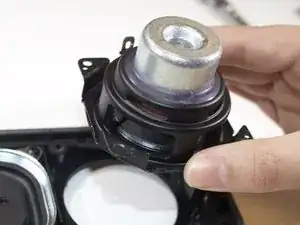

Снимите два отдельных динамика.
