Замена батареи Sony SRS-XB30

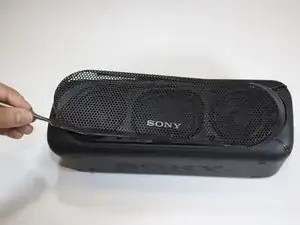

Для снятия защитной решётки динамика вставьте большую лопатку под неё в каждом углу.

Работайте по краям, чтобы поддеть и снять решётку.

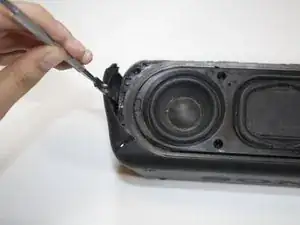

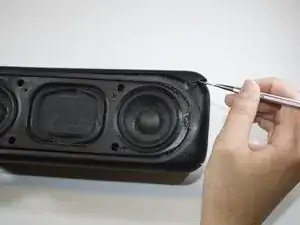

При направленном к Вам логотипе Sony используйте среднюю лопатку, чтобы приподнять боковые панели от внутренней рамы.

Это необходимо сделать со всех четырёх сторон динамика, чтобы снять все четыре панели

Потребуется некоторое усилие, так как клейняк липкий.

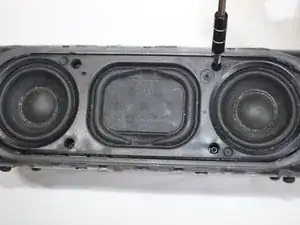

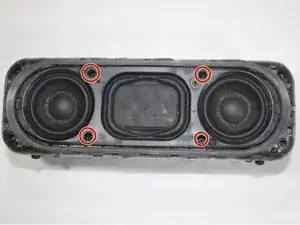

Найдите четыре винта на теперь открытой передней панели.

Используя отвёртку с насадкой T7, выкрутите каждый винт (15,0 мм).

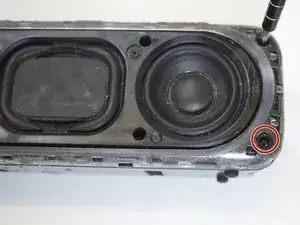

Далее удалите четыре винта по внешнему краю, расположенные в каждом углу динамика. Внешняя кромка динамика — прозрачный пластик.

Здесь используйте ту же насадку T7.

Удалите каждый из четырёх угловых винтов (15,0 мм).

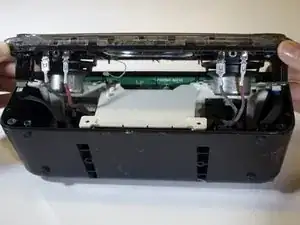

С небольшим усилием аккуратно приподнимите крышку динамика.

Убедитесь, что вы не тянете за провода.

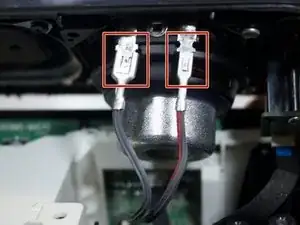

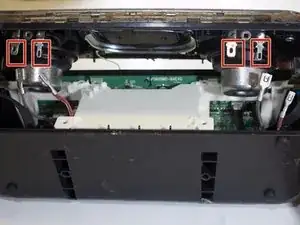

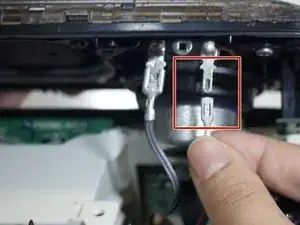

Отстегните четыре проводных разъёма (которые прикреплены к крышке динамика).

Отключите тонкий жёлтый провод (прикреплённый к крышке динамика) от его гнезда.

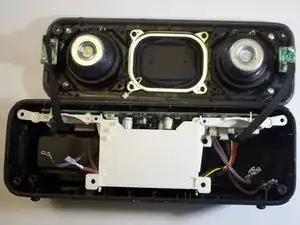

Отделите крышку динамика от нижней рамки.

Чтобы подготовить динамик к следующему шагу, разместите крышку параллельно рамке.

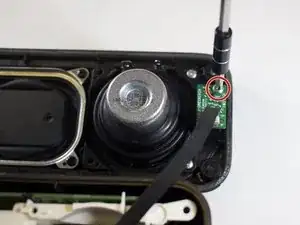

Найдите два серебристых винта (9 мм), прикрепляющих два светодиодных чипа на крышке динамика.

Используя отвёртку с насадкой PH1, выкрутите каждый винт.

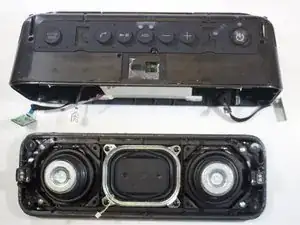

Полностью отделите крышку динамика от нижней рамки.

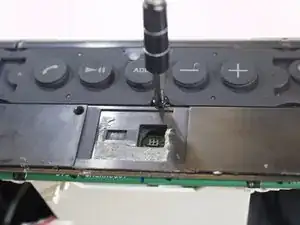

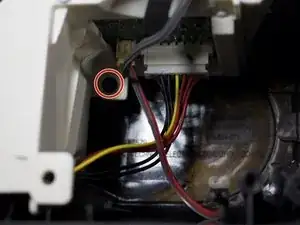

Снимите верхний винт (10 мм).

Используйте отвёртку с насадкой T7.

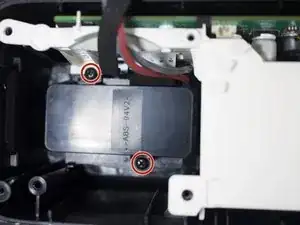

Найдите и удалите три чёрных винта (10,0 мм) внутри внутренней рамы. Используйте насадку T7.

Два винта находятся слева от белого блока и один — справа от него.

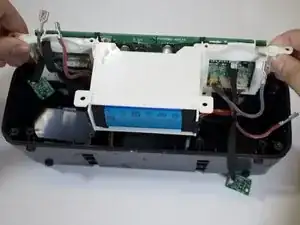

Слегка приподнимите белый блок со всеми по-прежнему подключёнными проводами.

Возьмите большую лопатку и отожмите чёрный корпус от платового блока.

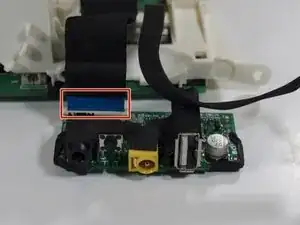

Найдите синюю плёнку, прикреплённую к платовому блоку, содержащему порт зарядки.

Отделите синюю плёнку от блока.

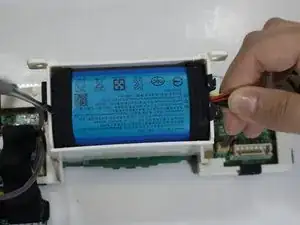

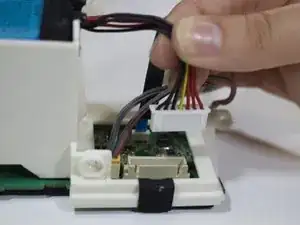

Отсоедините жёлтый, чёрный и красный провода, потянув их строго вверх.

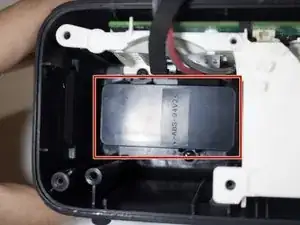

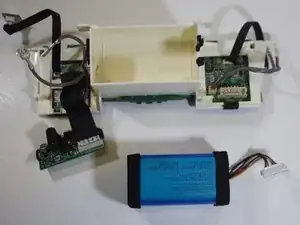

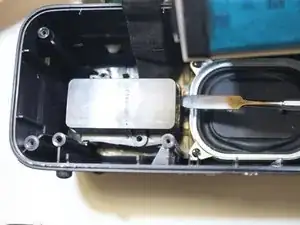

Вставьте лопатку вдоль кромки батареи и крепко удерживая провода, приподнимите с обеих сторон. Батарея выскочит из корпуса.
