Замена боковых камер отслеживания HTC Vive XR Elite

Перед тем как приступить к ремонту, разрядите батареи в гарнитуре ниже 25%. При повреждении заряженная батарея может выделять опасные химические вещества или загореться.

Для этого достаточно поиграть в Half Life: Alyx!

В гарнитуре Vive XR Elite установлен датчик приближения, который переводит устройство в режим ожидания для экономии заряда батареи, когда оно не используется. Чтобы быстрее разрядить батарею, потребуется пользоваться гарнитурой.

Отсоедините кабель питания USB-C.

Нажмите кнопку освобождения в пазе крепления батареи на правой дужке.

Вытяните крепление батареи из правого паза дужки, чтобы отсоединить его.

Повторите предыдущий шаг для левого паза дужки.

Разъедините гарнитуру и крепление батареи.

Клипсы фиксируют мягкую накладку на гарнитуре с помощью двух магнитов. Вы почувствуете магнитное притяжение, когда будете снимать её.

Удерживайте середину мягкой накладки пальцами и потяните назад, чтобы снять её.

Воспользуйтесь пинцетом, чтобы удалить шесть заглушек винтов с правой дужки.

Воспользуйтесь отвёрткой Torx T5, чтобы вывернуть шесть винтов длиной 4,9 мм, крепящих две половины правой дужки.

Воспользуйтесь отвёрткой Torx T5, чтобы вывернуть два винта длиной 3,5 мм, крепящих правую крышку шарнира.

Вставьте плоский конец лопатки в зазор между внешней и внутренней крышками шарнира справа.

Перемещайте лопатку по зазору, чтобы разъединить защёлки, фиксирующие внешнюю крышку шарнира.

Снимите внешнюю крышку шарнира.

Вставьте плоский конец лопатки в зазор между внешней и внутренней дужками.

Перемещайте лопатку по зазору, чтобы разъединить защёлки, фиксирующие внешнюю дужку.

Выдвиньте верхнюю часть внешней дужки из паза в шарнире.

Динамик слегка приклеен к внешней дужке.

Поверните внешнюю дужку к себе, чтобы получить доступ к динамику.

Проведите плоским концом лопатки под динамиком, чтобы отсоединить его от клея.

При повторной сборке, если клей динамика потеряет липкость, используйте двустороннюю ленту, чтобы прикрепить динамик обратно к внешней дужке.

Снимите внешнюю дужку с кабеля USB-C и удалите её.

Вытяните внутреннюю дужку из её паза в шарнире и снимите её.

Воспользуйтесь пинцетом, чтобы оторвать чёрную ленту, закрывающую один из винтов внутренней крышки шарнира.

Воспользуйтесь отвёрткой Torx T5, чтобы вывернуть два винта, крепящих внутреннюю крышку шарнира:

Один винт длиной 3,1 мм

Один винт длиной 4,9 мм

Поверните внутреннюю крышку шарнира, выведя её из паза в раме.

Снимите крышку шарнира с кабелей USB-C и динамика и удалите её.

Воспользуйтесь пинцетом, чтобы удалить шесть заглушек винтов с левой дужки.

Воспользуйтесь отвёрткой Torx T5, чтобы вывернуть шесть винтов длиной 4,9 мм, крепящих две половины левой дужки.

Воспользуйтесь отвёрткой Torx T5, чтобы вывернуть два винта длиной 3,5 мм, крепящих левую крышку шарнира.

Вставьте плоский конец лопатки в зазор между внешней и внутренней крышками левого шарнира.

Проведите лопаткой по зазору, чтобы освободить защелки, фиксирующие внешнюю крышку шарнира.

Снимите внешнюю крышку шарнира.

Вытяните левый дужку из паза в шарнире.

Пока не пытайтесь полностью удалить её, поскольку она всё ещё соединена кабелем.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частями дужки.

Проведите лопаткой по зазору, чтобы освободить пластиковые защёлки, удерживающие внешнюю часть дужки.

Отсоедините внешнюю часть дужки от внутренней, полностью высвободив пластиковые защёлки.

Динамик слегка приклеен к внешней части дужки.

Подденьте плоским концом лопатки динамик, чтобы отклеить его.

Отложите динамик в сторону, рядом с наушником, перед продолжением работы.

При сборке, если клей динамика недостаточно липкий, используйте ленту Tesa 61395, чтобы прикрепить динамик к внешней части дужки.

Используя пинцет, отклейте чёрную ленту, закрывающую один из винтов внутренней крышки шарнира.

Используйте отвёртку Torx T5, чтобы удалить два винта, крепящих внутреннюю крышку шарнира:

Один винт длиной 3,5 мм

Один винт длиной 4,9 мм

Не удаляйте полностью внутреннюю крышку шарнира, так как она соединена кабелем кнопки громкости.

Поверните внутреннюю крышку шарнира, выведя её из паза в раме.

Пока оставьте крышку свисающей на кабеле кнопки громкости.

Используйте отвёртку Torx T5, чтобы удалить 12 винтов, крепящих лицевую панель:

Шесть винтов длиной 3,5 мм

Четыре винта длиной 4,9 мм

Два винта длиной 6,5 мм

В верхних углах лицевой панели находятся два магнита. При удалении близлежащих винтов они могут к ним прилипать.

Вставьте плоский конец лопатки в зазор между рамой и нижним правым углом лицевой крышки.

Подденьте лопаткой, чтобы освободить защёлки, крепящие лицевую крышку.

Повторите процесс поддевания для средней и нижней левой части лицевой крышки.

Не удаляйте полностью лицевую крышку, так как она соединена кабелем датчика приближения.

Поднимите и поверните лицевую крышку вверх через верхнюю часть рамы.

Положите лицевую крышку наружной стороной вверх перед продолжением.

Используйте отвёртку Torx T5, чтобы удалить два винта длиной 3,3 мм, крепящих кабель датчика приближения.

Снимите лицевую крышку.

Разведите две линзы наружу, чтобы максимально увеличить расстояние между ними.

Используйте отвёртку Torx T5, чтобы удалить четыре винта, крепящих сборку линз:

Три винта длиной 4,9 мм

Один винт длиной 3,3 мм

Кронштейны винтов зафиксированы защёлками и клеем.

Используйте пинцет, чтобы снять левый кронштейн винта с его стойки в раме.

Для этого может потребоваться некоторое усилие. Будьте осторожны, чтобы не поцарапать окружающие компоненты.

Повторите этот процесс для правого кронштейна.

При сборке используйте пинцет, чтобы выровнять кронштейны на стойках. Нажмите плоским концом лопатки, чтобы защёлкнуться и повторно приклеить защёлки.

Поднимите нижнюю часть сборки линз, чтобы отделить нижние направляющие от пазов в раме.

Вытяните сборку линз вверх, чтобы освободить верхние направляющие из пазов в раме.

Поверните сборку линз вверх, чтобы она стояла вертикально и разъёмы кабелей были открыты.

Используйте отвёртку Torx T5, чтобы удалить четыре винта длиной 3,4 мм, крепящих кабели сборки линз.

Воспользуйтесь плоским концом лопатки, чтобы поддеть и отключить разъём кабеля сборки объектива.

Повторите эту процедуру для другого разъёма.

Чтобы снова подключить разъёмы с фиксацией, как этот, аккуратно выровняйте разъём и нажмите на одну сторону, пока он не защёлкнется, затем повторите то же действие с другой стороны. Не нажимайте по центру. При неправильной фиксации контакты могут погнуться, что приведёт к повреждению.

Поднимите и снимите сборку объектива.

Следующие четыре шага показывают, как зафиксировать сборку объектива в раме при сборке.

Чтобы сборка объектива правильно установилась в раму, она должна совпасть с выступом на слайдере IPD (расстояние между зрачками).

Перед установкой сборки объектива переместите слайдер IPD в крайнее правое положение.

Тяните сборку объектива наружу, пока её пластиковые фиксаторы не окажутся рядом с концами верхних направляющих.

Возможно, потребуется слегка сдвигать верхнюю направляющую, чтобы она равномерно легла на пластиковые фиксаторы.

Сдвиньте нижние направляющие внутрь, насколько это возможно.

Чтобы закрепить сборку объектива в раме:

Заведите левую верхнюю направляющую в её паз.

Выровняйте остальные направляющие.

Вставьте сборку объектива на место, убедившись, что средний выступ правильно зафиксирован.

Воспользуйтесь пинцетом, чтобы снять чёрную ленту, закрывающую разъём датчика близости.

Снимите жёлтую ленту, закрывающую разъём датчика близости.

Воспользуйтесь остриём лопатки, чтобы поднять фиксирующую заслонку на разъёме ZIF датчика близости.

Воспользуйтесь пинцетом, чтобы извлечь кабель датчика близости из его паза на материнской плате.

Снимите датчик близости.

Снимите жёлтую ленту, закрывающую кабель датчика движения.

Воспользуйтесь отвёрткой T5 Torx, чтобы выкрутить два винта длиной 3,4 мм, крепящих датчик движения.

Не пытайтесь полностью снять датчик движения, так как он всё ещё соединён кабелем.

Поднимите датчик движения с выступов в раме.

Переверните датчик и положите его на раму, прежде чем продолжить.

Снимите жёлтую ленту, закрывающую разъём кабеля датчика движения.

Воспользуйтесь остриём лопатки, чтобы поднять фиксирующую заслонку на разъёме ZIF датчика движения.

Воспользуйтесь пинцетом, чтобы извлечь разъём кабеля датчика движения из его паза.

Снимите датчик движения.

Воспользуйтесь пинцетом, чтобы извлечь разъём правого динамика из его гнезда.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

Снимите правый динамик.

Воспользуйтесь пинцетом, чтобы извлечь разъём левого динамика из его гнезда.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

Снимите левый динамик.

Кабель кнопки громкости слегка приклеен к левой внутренней крышке петли.

Вставьте один зубчик пинцета между кабелем кнопки громкости и крышкой петли.

Отогните кабель от крышки петли, чтобы отсоединить его от клея.

Используйте пинцет, чтобы вытащить кабель кнопки громкости из паза в крышке петли.

Воспользуйтесь одним зубчиком пинцета, чтобы поддеть и отключить нижний левый антенный кабель.

При сборке подключение может вызвать трудности. Удерживайте разъём над гнездом и нажмите на него плоским концом лопатки. Разъём должен защёлкнуться на месте.

Используйте пинцет, чтобы вывести нижний левый антенный кабель из паза в кронштейне датчика движения.

Используйте отвёртку T5 Torx, чтобы вывернуть два винта длиной 4,9 мм, крепящих кронштейн датчика движения.

Поднимите датчик движения с штифтов на материнской плате.

Снимите кронштейн датчика движения.

Используйте пинцет, чтобы отклеить серую токопроводящую ленту, закрывающую разъём ZIF левой боковой камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую разъём ZIF левой боковой камеры.

Используйте плоский конец лопатки, чтобы поднять фиксирующую защёлку на разъёме ZIF левой боковой камеры.

Используйте пинцет, чтобы вытащить разъём кабеля левой боковой камеры из паза на материнской плате.

Используйте пинцет, чтобы отклеить серую токопроводящую ленту, закрывающую разъём ZIF левой камеры слежения.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую разъём ZIF левой камеры слежения.

Используйте лопатку, чтобы поднять фиксирующую защёлку на разъёме ZIF левой камеры слежения.

Используйте пинцет, чтобы вытащить разъём кабеля левой камеры слежения из паза на материнской плате.

Используйте один зубец пинцета, чтобы поддеть и отключить верхний левый белый антенный кабель.

Повторите то же самое для верхнего правого чёрного антенного кабеля.

Используйте пинцет, чтобы отклеить серую токопроводящую ленту, закрывающую разъём ZIF камеры прозрачного экрана.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую разъём ZIF камеры прозрачного экрана.

Используйте лопатку, чтобы поднять фиксирующую защёлку на разъёме ZIF камеры прозрачного экрана.

Используйте пинцет, чтобы вытащить разъём кабеля камеры прозрачного экрана из паза на материнской плате.

Используйте пинцет, чтобы снять жёлтую ленту, закрывающую разъём ZIF кабеля микрофона.

Используйте остриё лопатки, чтобы поднять фиксирующую защёлку на разъёме ZIF микрофона.

Используйте пинцет, чтобы вытащить разъём кабеля микрофона из паза на материнской плате.

Используйте пинцет, чтобы вытащить разъём кабеля датчика глубины из паза на материнской плате.

Пинцетом отклейте серую токопроводящую ленту, закрывающую разъём ZIF правой камеры отслеживания.

Пинцетом снимите чёрную ленту, закрывающую разъём ZIF правой камеры отслеживания.

Лопаткой поднимите фиксатор разъёма ZIF правой камеры отслеживания.

Пинцетом вытяните коннектор кабеля правой камеры отслеживания из его разъёма.

Пинцетом отклейте серую токопроводящую ленту, закрывающую разъём ZIF правой боковой камеры.

Пинцетом снимите чёрную ленту, закрывающую разъём ZIF правой боковой камеры.

Лопаткой поднимите фиксатор разъёма ZIF правой боковой камеры.

Пинцетом вытяните коннектор кабеля правой боковой камеры из его разъёма.

Отвёрткой Torx T5 открутите два винта длиной 4,9 мм, крепящих рамку материнской платы.

Чтобы левые и правые кабели не мешали материнской плате, закрепите их липкой лентой с лёгким клеевым составом, например малярным скотчем.

Верхние кабели должны оставаться свободными, чтобы материнская плата правильно легла в рамку. Не следует сильно натягивать их скотчем — лучше обойтись без него.

Выньте кнопку питания из её паза в рамке.

Не отделяйте кнопку полностью, поскольку она соединена с платой кабелем.

Нажмите на нижний правый угол материнской платы так, чтобы её край оказался под ползунком IPD.

Пока нажимаете на материнскую плату, выдвиньте ползунок IPD из его паза в рамке.

Извлеките ползунок IPD.

Одной рукой удерживайте порт USB-C, другой — правую сторону рамки.

Вытягивайте рамку наружу, одновременно приподнимая сборку материнской платы, пока она не выйдет из паза рядом с правой боковой камерой.

Лопаткой подденьте сборку материнской платы, чтобы её правая сторона полностью вышла из рамки.

Тяните правую сторону сборки материнской платы к нижнему краю устройства, чтобы отделить её от рамки.

Извлеките сборку материнской платы.

Во время обратной сборки убедитесь, что кабели остаются сверху над сборкой материнской платы при её установке.

Следующие два шага покажут, как удалить одну боковую камеру отслеживания, но процедура одинакова для обеих камер.

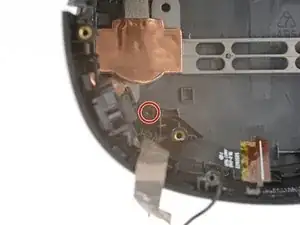

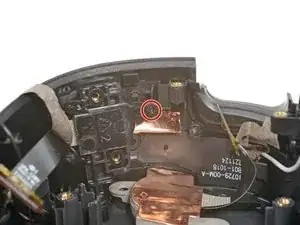

Отвёрткой Torx T5 открутите два винта длиной 3,5 мм, крепящих боковую камеру отслеживания.

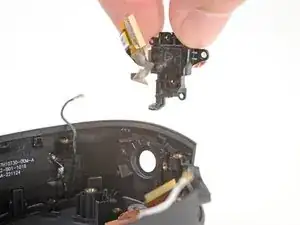

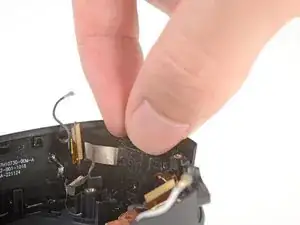

Поднимите боковую камеру отслеживания из рамки и извлеките её.
