Замена передней панели iPod 2-го поколения

Перед вскрытием iPod убедитесь, что переключатель блокировки находится в положении «заблокировано».

Открывать iPod бывает трудно. Не расстраивайтесь, если потребуется несколько попыток, прежде чем корпус откроется.

Вставьте пластиковый инструмент для вскрытия iPod в зазор между белой пластиковой передней панелью и металлической задней крышкой. Вставив инструмент, проведите им вдоль зазора, чтобы освободить пять защёлок, удерживающих iPod вместе.

Продолжайте проводить инструментом вдоль боковой части корпуса, пока все пять защёлок не будут освобождены.

Обработайте угол iPod и освободите две защёлки, удерживающие корпус возле док-коннектора.

Освободите пять защёлок, удерживающих iPod вместе, с другой стороны. Возможно, их удастся освободить, осторожно покачивая переднюю панель iPod.

Отведите заднюю панель от iPod, следя за тем, чтобы она не зацепилась за разъём для наушников.

Отклейте металлическую ленту, прикреплённую к верхней части батареи.

Поднимите батарею с жёсткого диска и положите её рядом с iPod (она всё ещё подключена к плате логики).

Осторожно отсоедините оранжевый шлейф от жёсткого диска.

Если шлейф не выходит легко, может помочь аккуратное покачивание шлейфа влево и вправо.

Поднимите жёсткий диск и выньте его из iPod.

Для следующего шага нужно сдвинуть фиксирующую планку примерно на 2 мм. Сильное или слишком дальнее нажатие повредит разъём.

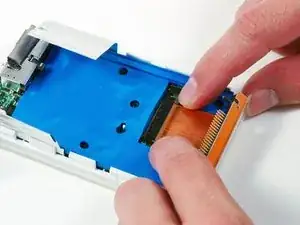

Разомкните разъём, потянув коричневую фиксирующую планку в сторону кабеля жёсткого диска кончиками пальцев.

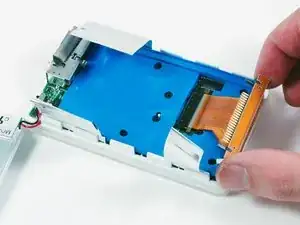

Выдвиньте кабель жёсткого диска из его разъёма.

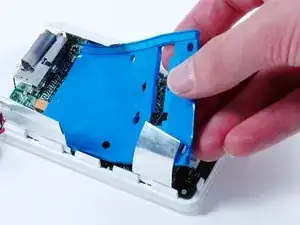

Поднимите синюю монтажную скобу жёсткого диска и выньте её из iPod.

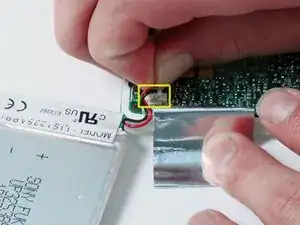

Осторожно отсоедините белый разъём батареи от платы логики. Тяните только за сам разъём, а не за провода.

Как и с разъёмом жёсткого диска, для следующего шага нужно сдвинуть фиксирующую планку примерно на 2 мм. Сильное или слишком дальнее нажатие повредит разъём.

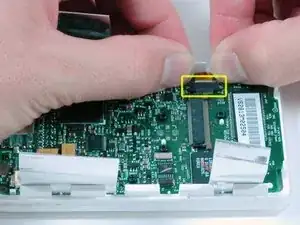

Разомкните разъём сенсорного колеса, потянув коричневую фиксирующую планку в сторону корпуса iPod кончиками пальцев.

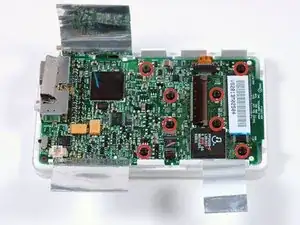

Удалите 8 винтов T6 Torx с платы логики.

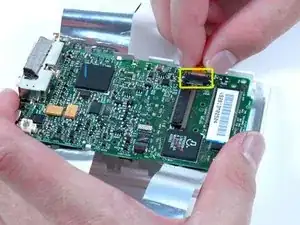

Поднимите плату логики достаточно, чтобы отсоединить оранжевый кабель сенсорного колеса.

Выньте плату логики из iPod.

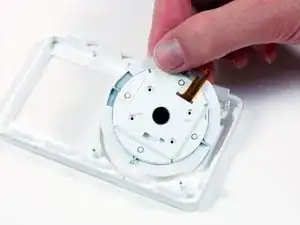

Выньте сенсорное колесо из передней панели.

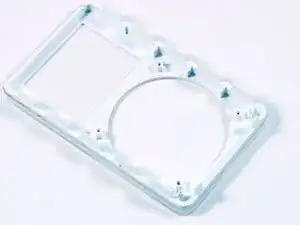

Остаётся передняя панель.
