Замена дисплея iPod 2-го поколения

Перед вскрытием iPod убедитесь, что переключатель блокировки установлен в положение «заблокировано».

Открывать iPod может быть сложно. Не расстраивайтесь, если потребуется несколько попыток, прежде чем он откроется.

Вставьте пластиковый инструмент для вскрытия iPod в шов между белой пластиковой передней панелью и металлической задней крышкой. После вставки инструмента проведите им вдоль шва, чтобы освободить пять защёлок, удерживающих iPod вместе.

Продолжайте проводить инструмент для вскрытия вдоль стороны корпуса, пока все пять защёлок не будут освобождены.

Отработайте угол iPod и освободите две защёлки, удерживающие устройство возле разъёма док-коннектора.

Освободите пять защёлок, удерживающих iPod с другой стороны. Возможно, защёлки можно освободить, слегка покачивая переднюю панель iPod.

Откиньте заднюю панель от iPod, следя за тем, чтобы она не зацепилась за гнездо для наушников.

Отклейте металлическую ленту, прикреплённую к верхней части аккумулятора.

Поднимите аккумулятор с жёсткого диска и уложите его рядом с iPod (он всё ещё подключён к плате логики).

Осторожно отсоедините оранжевый ленточный кабель от жёсткого диска.

Если кабель не выходит легко, полезно слегка покачать его из стороны в сторону.

Поднимите жёсткий диск из iPod.

Для следующего шага нужно сдвинуть фиксирующую планку примерно на 2 мм. Слишком сильное или чрезмерное нажатие повредит разъём.

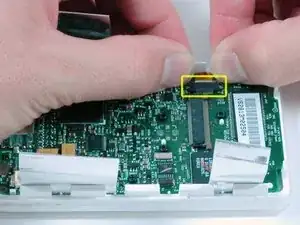

Ослабьте разъём, потянув коричневую фиксирующую планку в направлении кабеля жёсткого диска кончиками пальцев.

Выдвиньте кабель жёсткого диска из его разъёма.

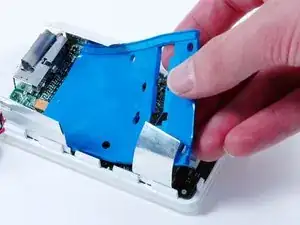

Поднимите синюю монтажную рамку жёсткого диска и извлеките её из iPod.

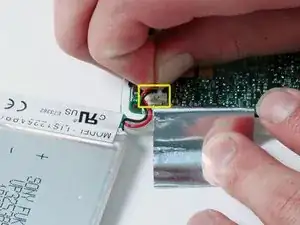

Осторожно отключите белый разъём аккумулятора от платы логики. Тяните только за сам разъём, а не за провода.

Как и в случае с разъёмом жёсткого диска, для следующего шага нужно сдвинуть фиксатор примерно на 2 мм. Слишком сильное или чрезмерное нажатие повредит разъём.

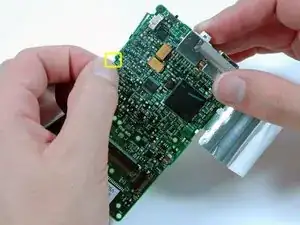

Ослабьте разъём сенсорного колеса, потянув коричневую фиксирующую планку в сторону корпуса iPod кончиками пальцев.

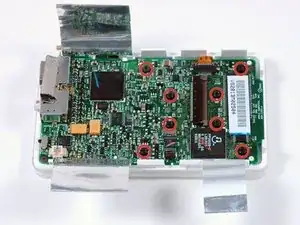

Удалите 8 винтов Torx T6 с платы логики.

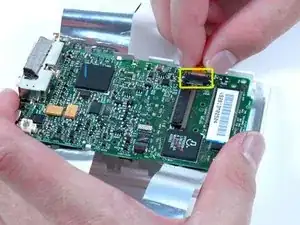

Поднимите плату логики настолько, чтобы отключить оранжевый кабель сенсорного колеса.

Извлеките плату логики из iPod.

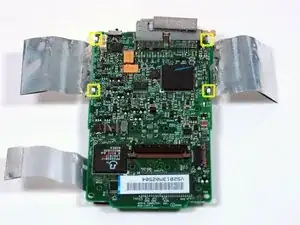

Обратите внимание на расположение четырёх белых пластиковых защёлок, закрепляющих дисплей на плате логики. Эти защёлки необходимо освободить, прежде чем можно будет снять дисплей.

Используйте лопаточку или палец, чтобы освободить четыре белые пластиковые защёлки, указанные на предыдущем изображении.

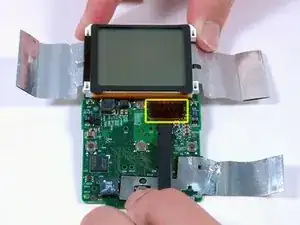

С помощью лопаточки аккуратно отсоедините ленточный кабель дисплея, находящийся под колёсиком прокрутки.

Снимите дисплей с платы логики.
