Замена материнской платы JBL Charge 2

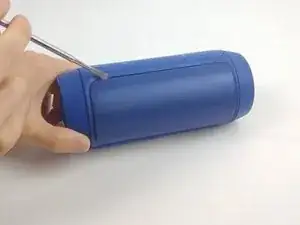

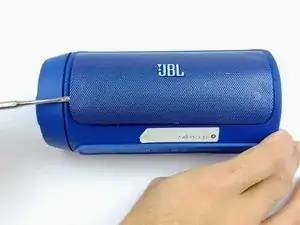

Снимите защиту экрана со звуковой колонки с помощью металлической лопатки.

Используя отвертку Phillips #1 (PH1), удалите (4) четыре винта длиной 8 мм.

Снимите заглушку устройства. Повторите те же действия для удаления другой заглушки.

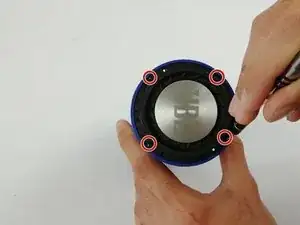

Для удаления диафрагм на концах используйте отвертку Phillips #1 (PH1) и удалите (4) четыре винта длиной 6 мм.

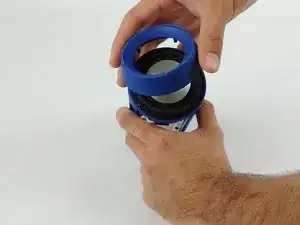

Поверните заглушку и снимите ее с устройства.

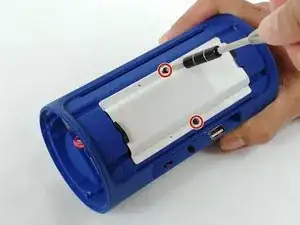

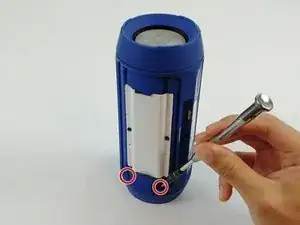

Используйте отвертку Phillips #1 (PH1) для удаления (2) двух винтов от крышки батареи.

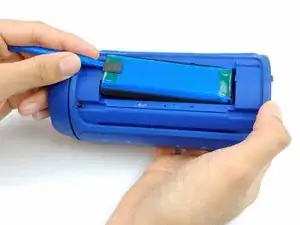

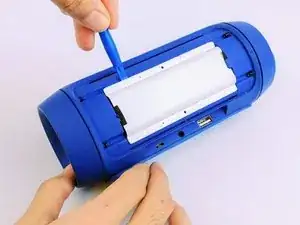

Подденьте пластиковую крышку батареи с помощью пластиковой лопатки.

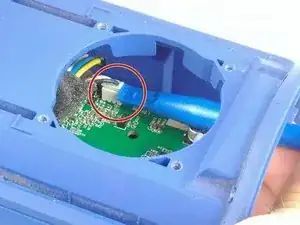

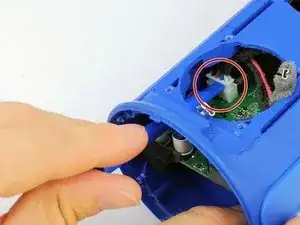

Отключите разъем батареи с помощью пластикового инструмента и аккуратно вытащите разъем.

Соскоблите герметик с проводов батареи пластиковым инструментом и убедитесь, что он не мешает корпусу колонки и проводам.

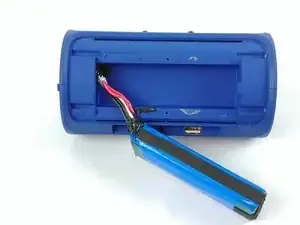

Сдвиньте батарею.

Снимите противоположную защиту экрана с помощью металлической лопатки.

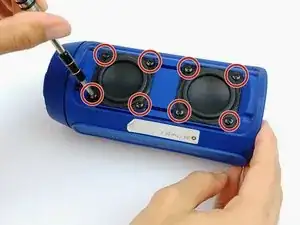

Используйте отвертку Phillips #1 (PH1) для удаления (8) восьми винтов.

Вытащите динамики из устройства.

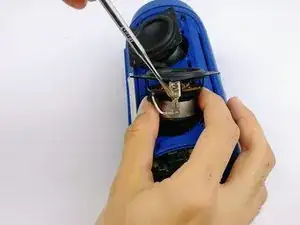

Отключите проводку от динамика с помощью тонкого поддевателя.

Удалите динамики из устройства.

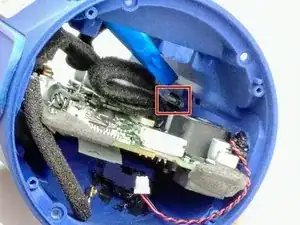

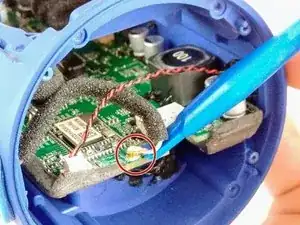

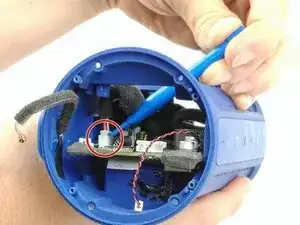

Используйте лопатку, чтобы отключить золотой разъем антенны от основной печатной платы.

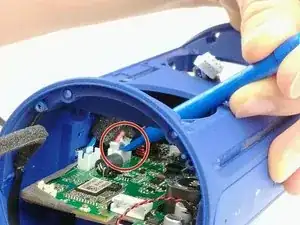

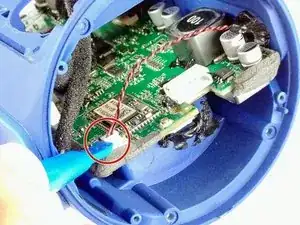

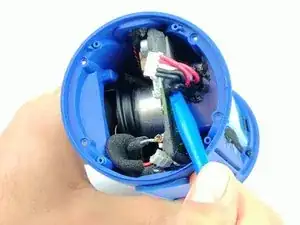

Отключите разъем микрофона, используя пластиковый инструмент.

Используйте пластиковый инструмент для отключения разъема наушников 3.5 мм.

Отключите разъем micro-B с помощью пластикового инструмента.

Удалите разъем USB с помощью пластикового инструмента.

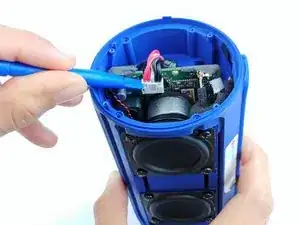

Удалите провод динамика от панели управления, поддевая его пластиковым инструментом.

Далее отключите шлейф панели управления, поддев серую пластиковую застежку с помощью пластикового инструмента. Шлейф должен свободно выйти после этого.

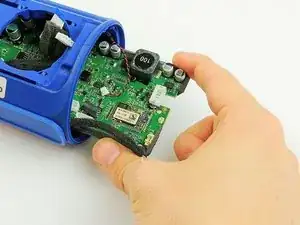

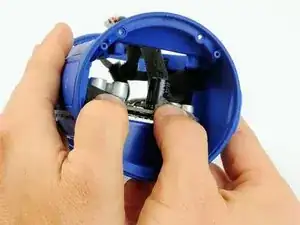

Внимание: Прикасание к конденсаторам замкнет печатную плату. Нажмите на конец печатной платы и осторожно держите большим пальцем на пенопластовой изоляции на концах платы.

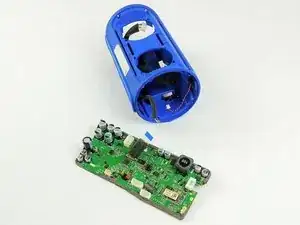

Удалите материнскую плату из устройства.
