Замена материнской платы Jabra Speak 510
Если индикаторы на плате не работают, кнопки не реагируют, или Bluetooth больше не функционирует корректно, возможно, необходимо заменить материнскую плату. Это руководство предоставит вам пошаговые инструкции по замене материнской платы Jabra Speak 510.
Шаг 1
Используя металлическую лопатку, отогните поролоновую накладку на дне устройства, чтобы открыть шесть винтов.
Шаг 2
Удалите шесть винтов T6 длиной 20 мм с дна устройства.
Шаг 3
Снимите заднюю панель и серую поролоновую подкладку.
Шаг 4
Используйте маленькую, острую металлическую лопатку для освобождения пластиковых защёлок, соединяющих лицевую панель с нижней частью динамика.

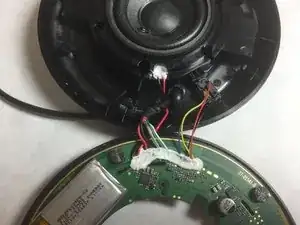

Небольшой кабель соединяет лицевую панель с устройством. Осторожно отключите кабель, прежде чем полностью открыть устройство.
Медленно откройте устройство, как ракушка.
К материнской плате припаяны несколько проводов, которые мешают полной отсоединению лицевой панели.
Шаг 5

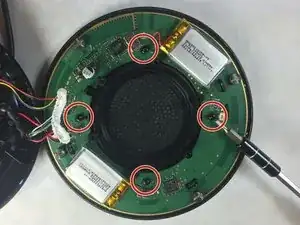

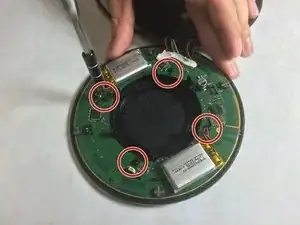

Используя отвертку Torx T6, удалите четыре (4 мм) винта.
Шаг 6

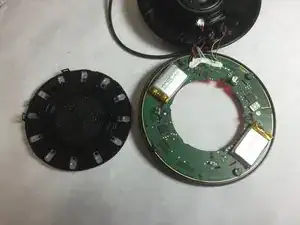

После удаления винтов снимите центральную крышку, поднимая защёлки и оттягивая её.
Шаг 7

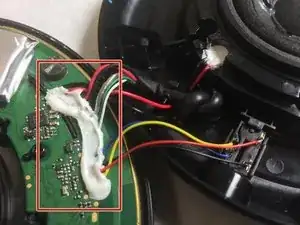

От Peel off белый клей, чтобы отпаять соединения под ним.
Отпаяйте провода, соединённые с материнской платой.
Вы можете найти советы по пайке в руководстве Как паять и отпаивать соединения.
Запоминайте, где подключены провода. При повторной сборке вам нужно будет подключить провода в правильном месте.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
