Замена разъема питания JBL On Stage II

Переверните устройство так, чтобы три резинки смотрели вверх.

Используйте тепловую пушку (установленную на низкий режим), чтобы нагреть одну из резинок, пока вы не сможете легко ее снять. Этот этап занимает около 5-7 минут.

Снимите нагретую резинку с помощью пластикового инструмента для открытия.

Повторите шаги 2 и 3 для двух оставшихся резинок.

Удалите шесть торкс-с винтов T-10 длиной 1 см на дне устройства (находятся под резинками) с помощью отвертки Torx T-10.

Откройте устройство вдоль шва.

Будьте осторожны при разделении устройства, так как между двумя половинами есть провода.

Отключите разъем шлейфа от верхней половины устройства, вытягивая его наружу параллельно контактным выводам.

Найдите и отключите два разъема Molex, расположенные с обеих сторон разъема шлейфа на нижней половине устройства.

Удалите три винта Torx T-10 длиной 1 см.

Осторожно выдавите белую трубку основания и поднимите печатную плату.

Обратите внимание, что есть небольшой провод, соединяющий печатную плату с основанием.

Вытяните белый провод из горячего клея.

Открутите радиатор с помощью головки 5,5 мм и отвертки Phillips PH1.

Уберите радиатор; он должен отсоединиться от дна устройства.

Удалите винт Torx T-10 на дне устройства, который крепит трубку основания к печатной плате.

Поверните устройство так, чтобы трубка основания была сверху.

Уберите трубку основания, потянув вверх.

Возможно, потребуется разрезать резиновый клей между трубкой основания и печатной платой.

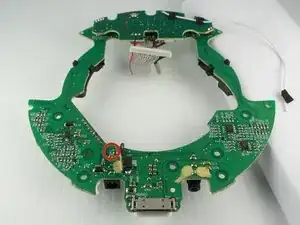

Переверните устройство вниз задней стороной.

Припаяйте задний вывод разъема питания, пока припой не растает.

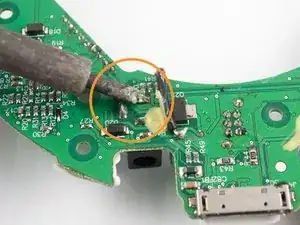

Нагрейте вывод, пока припой не растает.

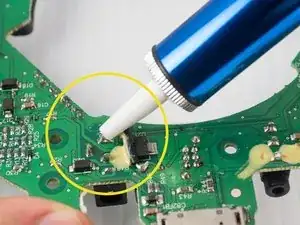

Удалите припой с помощью отмывочного насоса.

Для помощи с пайкой просмотрите руководство по пайке iFixit

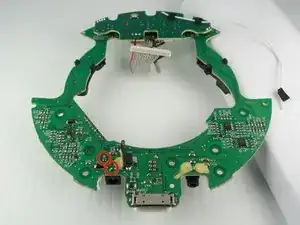

Повторите шаг 13 для других двух выводов

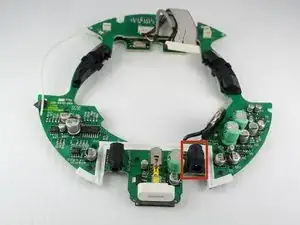

Уберите разъем питания.
