Замена вспомогательного разъёма (aux) JBL On Stage II

Для выполнения этого руководства потребуется разобрать устройство и использовать паяльник для замены разъёма.

Шаг 1

Переверните устройство так, чтобы три резиновые накладки были обращены вверх.

Шаг 2

Используйте тепловую пушку (установите на низкую мощность) и нагревайте одну из резиновых накладок, пока её не получится легко снять. Этот шаг занимает примерно 5–7 минут.

Шаг 3

Снимите разогретую резиновую накладку пластиковым инструментом для вскрытия.

Повторите шаги 2 и 3 для двух оставшихся резиновых накладок.

Шаг 4

Снимите шесть винтов T-10 длиной 1 см на нижней части устройства (находятся под резиновыми накладками) с помощью отвертки T-10 Torx.

Шаг 5

Разомкните корпус устройства по шву.

Будьте осторожны при разъединении корпуса: внутри есть провода, соединяющие две половины.

Шаг 6

Отсоедините разъём ленточного кабеля от верхней половины устройства, тянув наружу и параллельно контактам.

Шаг 7

Найдите и отключите два молекс-разъёма, расположенные по обе стороны от разъёма ленточного кабеля на нижней половине устройства.

Шаг 8

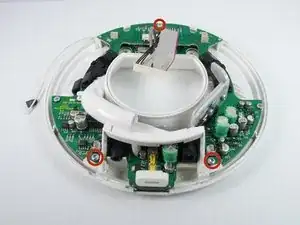

Снимите три винта T-10 длиной 1 см.

Шаг 9

Осторожно выдавите белую опорную трубку и поднимите печатную плату.

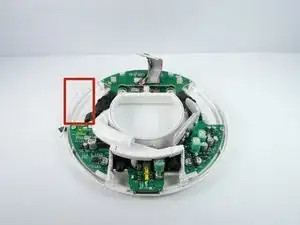

Обратите внимание: между платой и основанием проходит маленький провод.

Шаг 10

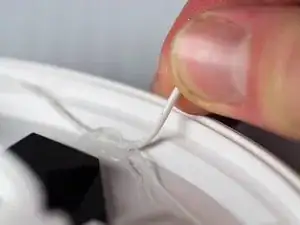

Выньте белый провод из горячего клея.

Шаг 11

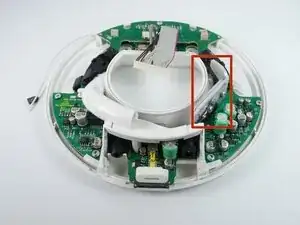

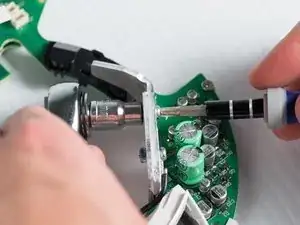

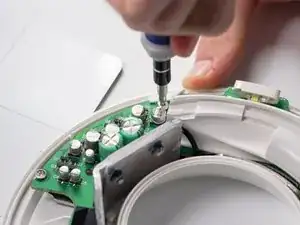

Открутите радиатор с помощью головки 5,5 мм и крестовой отвертки PH1.

Снимите радиатор; он должен отсоединиться от нижней части устройства.

Шаг 12

Снимите винт T-10 на нижней части устройства, который крепит опорную трубку к печатной плате.

Поверните устройство так, чтобы опорная трубка оказалась вверху.

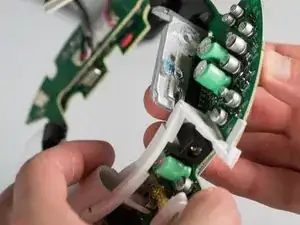

Снимите опорную трубку, потянув вверх.

Возможно, придётся разрезать резиновый клей между опорной трубкой и платой.

Шаг 13

Переверните устройство.

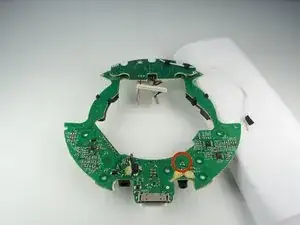

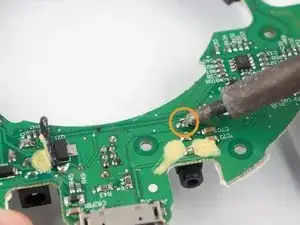

Отпаять заднюю ножку вспомогательного разъёма, которая отмечена окружностью.

Нагрейте вывод, пока припой не расплавится.

Удалите припой паяльным насосом.

Для помощи по пайке смотрите руководство iFixit по пайке soldering guide

Шаг 14

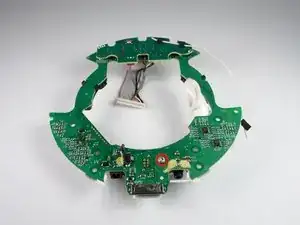

Повторите шаг 13 для двух других выводов.

Шаг 15

Верните устройство в нормальное положение.

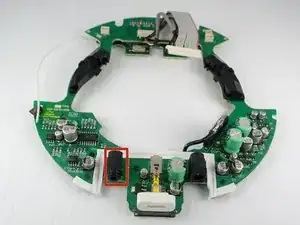

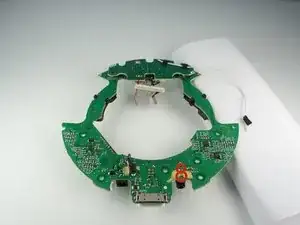

Удалите разъём вспомогательного входа.

Заключение

Чтобы собрать устройство, установите новый вспомогательный разъём и припаять его на место. Сборка выполняется в обратном порядке.

Перевод руководства с ifixit.com
