Замена датчика движения Jabra Freeway
Автовключение и автоматическое выключение Jabra Freeway контролируются датчиком движения. В этом руководстве мы заменим этот датчик.
Шаг 1
Выключите устройство перед продолжением. Невыполнение этого требования может привести к повреждению устройства или травме.
Снимите резиновые накладки с нижней части устройства с помощью лопатки.
Удалите поролоновую ленту, закрывающую 2 скрытых винта на задней стороне устройства.
Шаг 2
Удалите восемь винтов T9 длиной 6 мм.
Два из этих винтов находятся под поролоном. Этот поролон приклеен и будет разрушен в процессе. Прокалывание через поролон минимизирует повреждения устройства.
Шаг 3
Осторожно снимите переднюю панель с устройства и аккуратно отложите ее в сторону.
Шаг 4

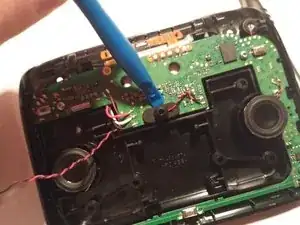

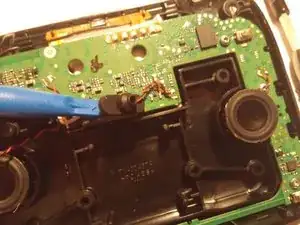

Используйте пластиковый инструмент для открытия, чтобы оторвать датчик движения от печатной платы.
Датчик движения укреплен клеем, поэтому потребуется умеренная сила.
Шаг 5

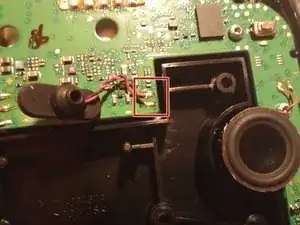

Отпаивайте два провода, соединяющие датчик движения с печатной платой.
Пожалуйста, обратитесь к руководству по технике пайки для получения инструкций по отпаиванию и пайке.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
