Замена кнопки питания JBL On Stage II
В этом руководстве показано, как заменить пружину на кнопке питания.
Шаг 1
Переверните устройство так, чтобы три резиновые накладки смотрели вверх.
Шаг 2
Используйте теплый воздух (на низкой температуре), чтобы прогреть одну из резинок до тех пор, пока вы не сможете легко снять накладку. Этот шаг займет около 5-7 минут.
Шаг 3
Снимите прогретую резиную накладку с помощью пластикового инструмента для открывания.
Повторите шаги 2 и 3 для оставшихся двух резинок.
Шаг 4
Удалите шесть торцевых винтов T-10 длиной 1 см на дне устройства (находятся под резиновыми накладками) с помощью отвертки T-10 Torx.
Шаг 5
Откройте устройство вдоль шва.
Будьте осторожны при разъединении устройства, так как между двумя половинами идут провода.
Шаг 6
Отключите разъем шлейфа от верхней половины устройства, потянув его наружу и параллельно контактным штырькам.
Шаг 7
Найдите и отключите два разъема Molex, расположенные по обе стороны от разъема шлейфа на нижней половине устройства.
Шаг 8

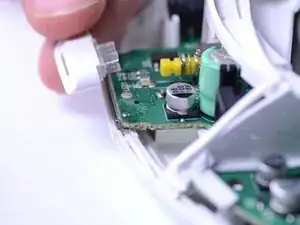

Снимите пластиковую кнопку с поста.
Шаг 9

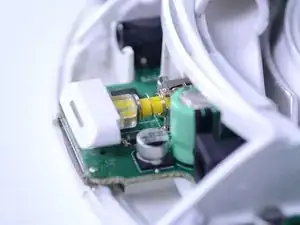

Снимите металлическую U-образную скобу (сжимая пружину) пинцетом.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
