Замена батареи Jabra Speak 510

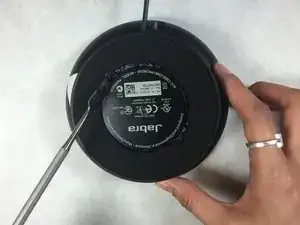

С помощью металлической лопатки отогните поролоновую накладку на дне устройства, чтобы открыть шесть винтов.

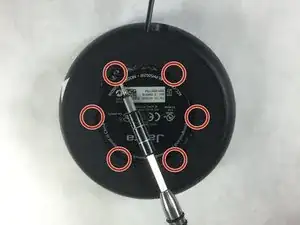

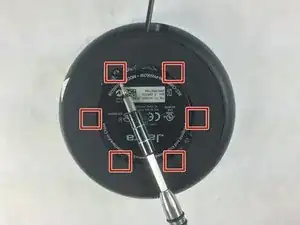

Удалите шесть винтов T6 длиной 20 мм с дна устройства.

Снимите заднюю панель и серую поролоновую накладку под ней.

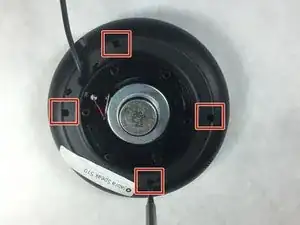

Используйте небольшую, острую металлическую лопатку, чтобы освободить пластиковые зажимы, соединяющие лицевую панель с дном динамика.

Небольшой кабель соединяет лицевую панель с устройством. Осторожно отключите кабель перед полным открытием устройства.

Медленно откройте устройство, как раковину.

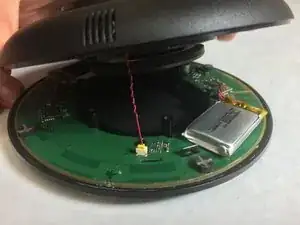

Существует несколько проводов, припаянных к материнской плате, которые не позволяют лицевой панели полностью отделиться.

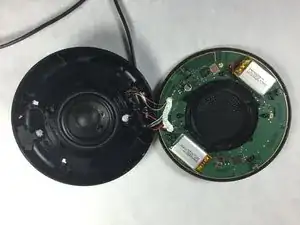

Как только вы осторожно разделите нижнюю и верхнюю части корпуса, найдите две батареи, прикрепленные к материнской плате.

Обратите внимание, что каждая батарея имеет два провода, один красный и другой черный, припаянные к плате. Осторожно запомните, какой провод припаян к какому контакту.

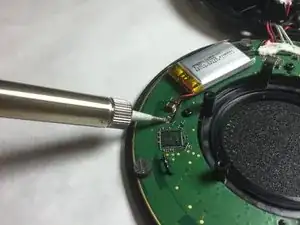

Отпаивайте соединения батарей с помощью разогретого паяльника.

Вы можете найти советы по пайке в справочном руководстве Как паять и отпаивать соединения.

Батарея приклеена к материнской плате. Будьте осторожны, чтобы не повредить ее при снятии с чрезмерным усилием.

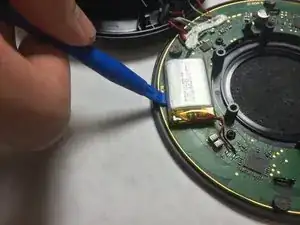

Осторожно подденьте батарею от материнской платы, используя пластиковый инструмент для открытия. Клей медленно отходит под постоянным давлением и не может быть ускорен. По мере того, как батарея начинает подниматься, вы можете вставить поддирающий инструмент глуб
