Замена 30-контактного разъема JBL On Stage II

Переверните устройство так, чтобы три резиновые подушечки смотрели вверх.

Используйте тепловой пистолет (установленный на низкую мощность), чтобы нагреть одну из резинок, пока вы не сможете легко ее снять. Этот шаг займет около 5-7 минут.

Снимите нагретую резинку с помощью пластикового инструмента для открывания.

Повторите шаги 2 и 3 для двух оставшихся резинок.

Удалите шесть торкс-винтов T-10 длиной 1 см на нижней части устройства (под резиновыми подушками) с помощью отвертки T-10.

Откройте устройство вдоль шва.

Будьте осторожны при разделении устройства, так как между двумя половинами есть провода.

Отключите разъем шлейфа от верхней половины устройства, тянув его наружу и параллельно подключающим контактам.

Найдите и отключите два разъема Molex, расположенные по обе стороны от разъема шлейфа в нижней половине устройства.

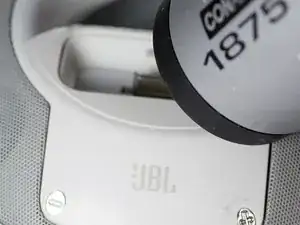

Нагрейте области вокруг 30-контактного разъема с помощью теплового пистолета на низкой мощности, пока его не удастся легко вынуть из паза (примерно 10 минут).

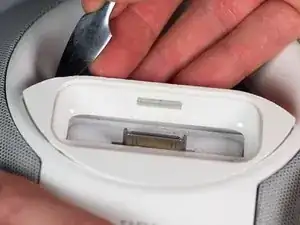

Используйте металлическую лопатку, чтобы выдавить пластик вокруг 30-контактного разъема.
