Замена динамика Jabra Speak 510
Если динамик искажен или не функционирует, возможно, его потребуется заменить. Это руководство даст пошаговые инструкции по замене динамика в Jabra Speak 510.
Шаг 1
Используя металлическую лопатку, отогните пенопластовую накладку на днище устройства, чтобы открыть доступ к шести винтам.
Шаг 2
Выкрутите шесть винтов T6 длиной 20 мм с нижней части устройства.
Шаг 3
Снимите заднюю панель и серую пену под ней.
Шаг 4
Используйте маленькую острую металлическую лопатку, чтобы освободить пластиковые защелки, соединяющие переднюю панель с основанием динамика.
К передней панели подключён маленький кабель. Аккуратно отключите кабель перед тем, как полностью раскрыть устройство.
Медленно раскройте устройство, как створку моллюска.
Несколько проводов припаяны к плате и мешают передней панели полностью отделиться.
Шаг 5

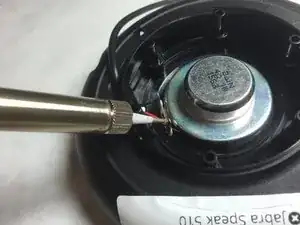

Отпаяйте два провода, идущих к динамику.
Советы по пайке и выпаиванию можно найти в руководстве Как паять и выпаивать соединения.
Снимите динамик.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
