Замена антенны Jabra Freeway
Bluetooth-антенна в Jabra Freeway обеспечивает соединение устройства с вашим мобильным телефоном. Это руководство поможет вам заменить антенну в случае её выхода из строя.
Шаг 1
Выключите устройство перед началом работы. Несоблюдение этого может привести к повреждению устройства или травме.
Снимите резиновые накладки с нижней части устройства, используя лопаточку.
Снимите вспененную ленту, закрывающую 2 скрытых винта на задней панели устройства.
Шаг 2
Удалите восемь винтов T9 длиной 6 мм.
Два из этих винтов находятся под вспененной прокладкой. Эта прокладка приклеена и будет повреждена в процессе. Протыкание прокладки минимизирует повреждение устройства.
Шаг 3
Осторожно приподнимите переднюю панель устройства и аккуратно отложите её в сторону.
Шаг 4
Осторожно снимите резиновую прокладку с помощью пинцета.
Шаг 5

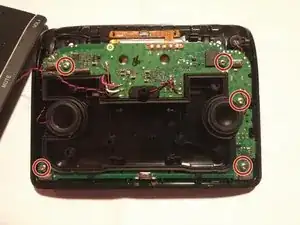

Удалите пять винтов T6 длиной 6 мм, соединяющих плату с задней панелью.
Шаг 6

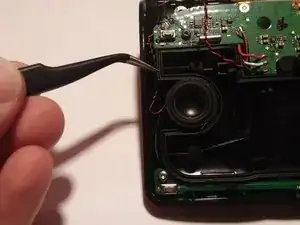

Извлеките микрофон из гнезда микрофона с помощью пинцета.
Шаг 7
Чрезмерная сила может повредить плату и привести к выходу устройства из строя.

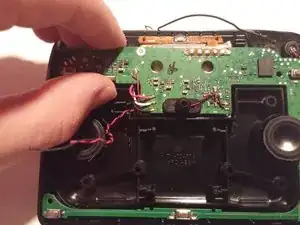

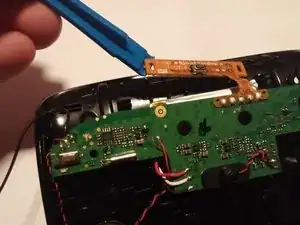

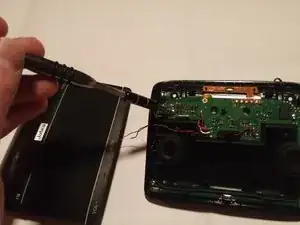

Осторожно используйте пластиковую монтажную лопатку, чтобы приподнять плату.
Оранжевая часть платы приклеена на место, и для её отделения потребуется небольшое усилие, чтобы разорвать клей.
Шаг 8

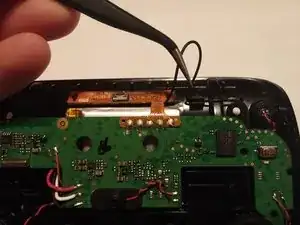

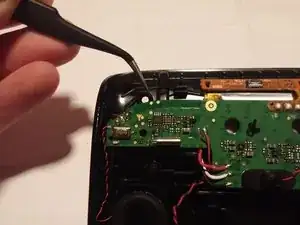

С помощью пинцета извлеките антенну из удерживающих защёлок.
Шаг 9

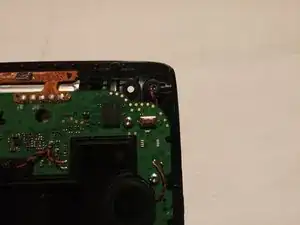

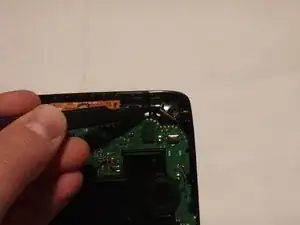

Отпа́йте провод антенны от платы.
Пожалуйста, обратитесь к руководству по технике пайки для инструкций по выпаиванию и припаиванию.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
