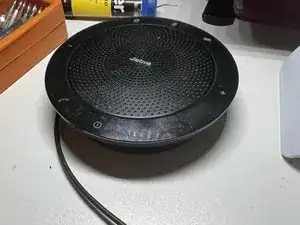

Замена USB-разъёма Jabra Speak 510

Затем я решил рискнуть и починить его сам. Перед началом я купил самый маленький набор USB-разъёмов, который только смог найти для ремонта, и в итоге у меня оказалось 5 разъёмов (что оказалось кстати, как я позже узнал).

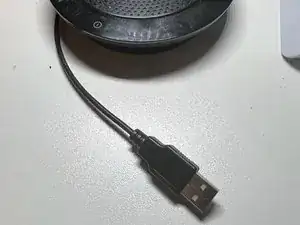

Я сделал решительный шаг и ОТРЕЗАЛ кабель (ух! Отступать уже было нельзя!). Затем я начал снимать изоляцию с кабеля и обнажать крошечные и крайне хрупкие провода внутри (4 провода и оплётка, вместе с некоторыми тканевыми полосками).

Паяльником я нанёс немного припоя на концы каждого провода (а также на оплётку), затем проделал то же самое с клеммами USB-разъёма.

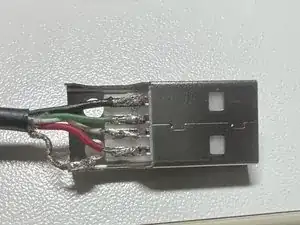

Затем я припаял каждый провод к соответствующей клемме (по моему предположению, и вот тут сюжетный поворот!), ориентируясь на изображения USB-разъёмов из Google, которые указывали последовательность проводов как «Масса/Data+/Data-/VCC (+5В)». Во всех схемах, которые выдал Google, эта последовательность была представлена как чёрный/зелёный/серый/красный.

Я закрыл разъём, подключил его к USB-порту ноутбука, открыл трек и... ничего. Вместо того чтобы воспроизводить музыку через динамик Jabra, ноутбук проигрывал трек через собственные динамики, ПОЛНОСТЬЮ игнорируя мой драгоценный Jabra Speak(!!!!).

Через несколько секунд появилось сообщение, что USB-устройство не распознано Windows и, соответственно, было [логично] отключено. Попробовал снова. Ничего. Ещё раз. Ничего...

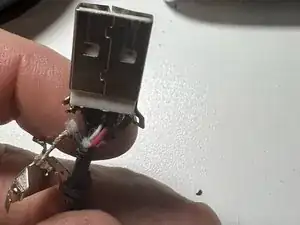

На грани отчаяния (весьма близко к нему, если честно) я разорвал оригинальный разъём Jabra (тот, который был отрезан в самом начале моего «боевого крещения») и обнаружил, что цветовая последовательность немного отличается...

... вместо чёрный/зелёный/серый/красный Jabra использовала чёрный/серый/зелёный/красный — то есть я перепутал местами зелёный и серый (Data+ и Data-), и, по-видимому, поэтому устройство не распознавалось Windows.

Я взял другой разъём (после этого осталось только три!), заново оголил провода, припаял их к клеммам в новой последовательности (чёрный/зелёный/серый/красный), подключил Jabra Speak к USB-порту ноутбука, открыл трек и... вуаля! Колтрейн чуть не довёл меня до слёз (на этот раз смесью эмоциональных и технических причин).

Вопросы после этого [скорее учебного, чем ремонтного] опыта: Почему же Jabra использует другую цветовую последовательность (не просто другие цвета, а те же цвета, но в другой последовательности, отличной от стандартной) для своей проводки? Я не знаю ответа на это.

Почему я потратил ещё 45 минут на написание этого текста? Ответ прост...

Я просто хочу поделиться этим опытом с теми, кто любит динамики Jabra, но ненавидит, как некоторые производители (например, Jabra, если я не ошибаюсь) пытаются запутать тех, кто осмеливается ремонтировать их устройства дома, вместо того чтобы отнести их в [очень] дорогую мастерскую или выкинуть такие продукты в мусор. Надеюсь, вам понравится.
