Замена аккумулятора Jabra Freeway

Перед началом работы выключите устройство. Если не сделать этого, возможно повреждение устройства или получение травмы.

Снимите резиновые накладки с нижней части устройства с помощью лопатки.

Удалите поролоновую ленту, закрывающую два скрытых винта, с задней стороны устройства.

Выкрутите восемь винтов T9 длиной 6 мм.

Два из этих винтов находятся под поролоновой прокладкой. Прокладка приклеена и будет повреждена в процессе. Продевание через поролон минимизирует повреждение устройства.

Аккуратно снимите переднюю панель с устройства и осторожно отложите её в сторону.

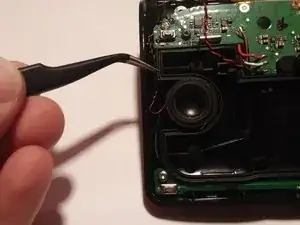

С помощью пинцета снимите резиновую прокладку.

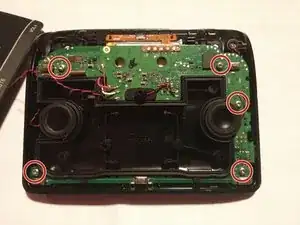

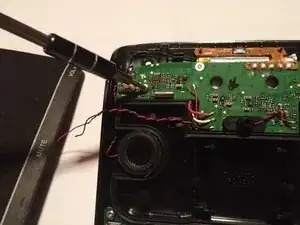

Выкрутите пять винтов T6 длиной 6 мм, соединяющих печатную плату с задней панелью.

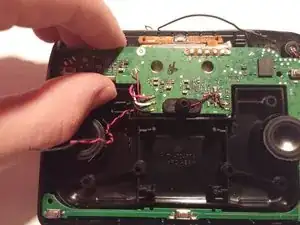

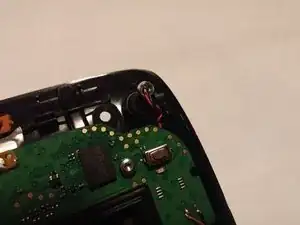

Извлеките микрофон из его гнезда.

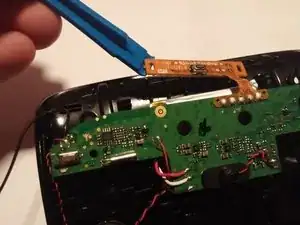

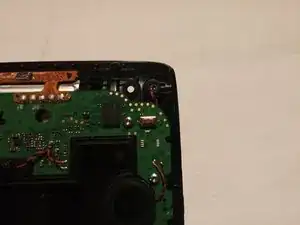

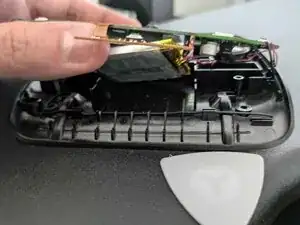

Осторожно используйте пластиковую вскрывающую инструмент, чтобы поднять печатную плату вверх.

ОПАСНОСТЬ ПОЖАРА. На этом этапе избегайте повреждения аккумулятора!

Не используйте металлический инструмент на этом этапе.

Не сгибайте и не прокалывайте аккумулятор!

Вся нижняя сторона аккумулятора покрыта клеем.

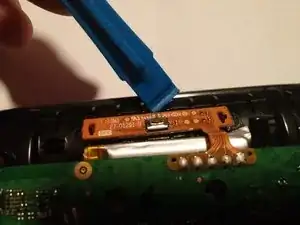

Вставьте медиатор или тонкий пластиковый инструмент, чтобы отделить старый аккумулятор от корпуса.

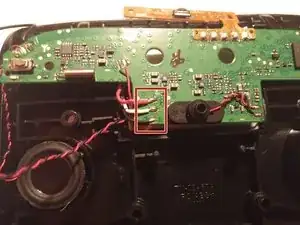

Отпаяйте три провода, подключённых к аккумулятору.

Для получения инструкций по пайке и отпаиванию обратитесь к руководству по технике пайки.
