Замена динамика Jabra Freeway
В этом руководстве объясняется, как заменить один из 3 основных динамиков в Freeway; однако все 3 динамика удаляются с использованием данного руководства, и процесс идентичен. Убедитесь, что устройство полностью выключено перед продолжением.
Шаг 1
Выключите устройство перед продолжением. Невыполнение этого требования может привести к повреждению устройства или травме.

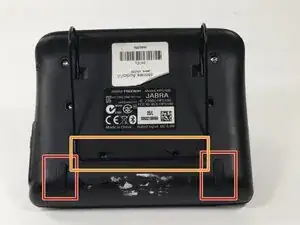

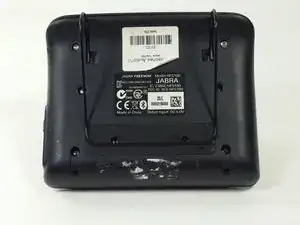

Удалите резиновые накладки с нижней части устройства, используя лопатку.
Удалите пенопластовую ленту, закрывающую 2 скрытых винта на задней части устройства.
Шаг 2

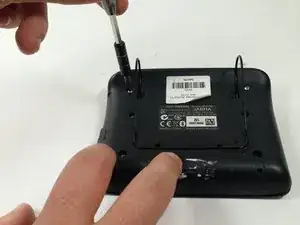

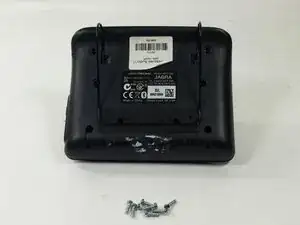

Удалите восемь винтов T9 длиной 6 мм.
Два из этих винтов находятся под пенопластовой прокладкой. Эта прокладка приклеена и будет повреждена в процессе. Прокалывание через пенопласт минимизирует повреждение устройства.
Шаг 3

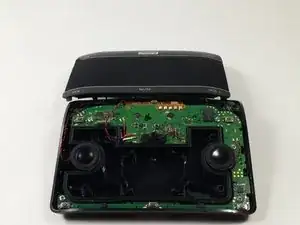

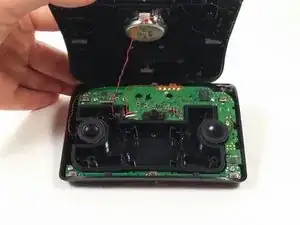

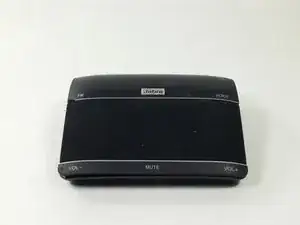

Осторожно поднимите переднюю панель с устройства и аккуратно положите ее набок.
Шаг 4

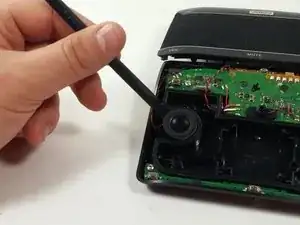

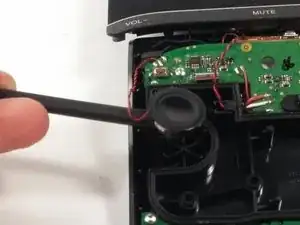

Осторожно поднимите динамик из устройства, используя лопатку.
Динамик не зафиксирован на месте, поэтому для удаления этого компонента требуется очень небольшая сила.
Шаг 5

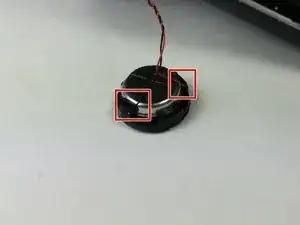

Отпаяйте два провода, подключенные к динамику.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
