Замена дисплея индикации состояния Jabra CRUISER2
Без исправного дисплея индикации состояния, управляющего светодиодным интерфейсом, управление устройством ограничено. В этом руководстве пошагово описана замена дисплея индикации состояния.
Шаг 1
Используйте инструмент iOpener, чтобы размягчить клей, скрепляющий корпус устройства. Ниже приведена ссылка на инструкцию по использованию iOpener.
Шаг 2
Вставьте плоский конец большого пластикового инструмента между передней и задней панелями.
Сдвиньте инструмент к задней части устройства, чтобы аккуратно разъединить панели.
Повторите эту процедуру по всем краям устройства.
Шаг 3
Откройте устройство, потянув переднюю панель строго вверх от задней панели.
Шаг 4
Аккуратно отсоедините провод, идущий от динамика к материнской плате, отключив его от белого разъёма.
Шаг 5
Используя отвёртку PH000, открутите три винта длиной 4,55 мм на материнской плате.
Названия типов бит отвёрток указаны на боковых поверхностях каждой биты.
Шаг 6
Извлеките материнскую плату из устройства, подняв её вверх от задней панели.
Шаг 7

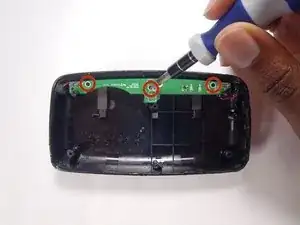

Используя отвёртку PH000, открутите три винта длиной 4,6 мм на дисплее индикации состояния.
Шаг 8

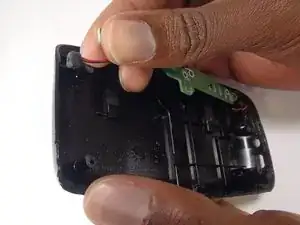

Отключите провода, соединяющие дисплей индикации состояния с задней панелью. Для этого вытяните провода из чёрного разъёма.
Повторите это действие для проводов с обеих сторон платы дисплея.
Шаг 9

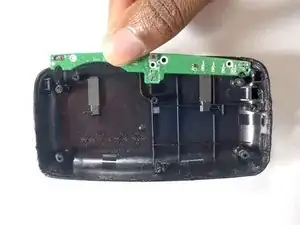

Удалите дисплей индикации состояния, подняв его вверх с задней панели.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
