Замена материнской платы iHome iBT230
В этом руководстве приведены пошаговые инструкции по замене основной материнской платы iHome iBT230. Основная материнская плата отвечает за связь между ключевыми электронными компонентами iBT230, такими как центральный процессор (ЦП), память, а также предоставляет соединения для других периферийных устройств.
Шаг 1
Удалите четыре винта с крестовой головкой #00 размером 5.5 мм с нижней части iBT230.
Шаг 2

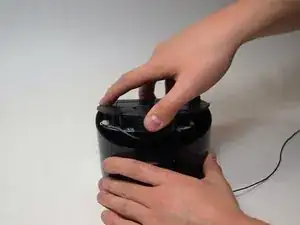

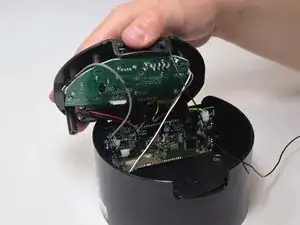

Сожмите верхнюю часть iBT230, поместив большой палец на заднюю часть, где расположен USB-порт. Поднимите вверх, и вы должны увидеть несколько проводов разных цветов, которые соединены с основной материнской платой.
Шаг 3

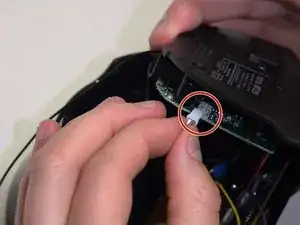

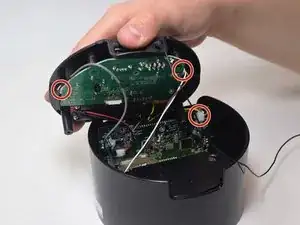

Отсоедините соединители со всех сторон iBT230 и отключите провод, подключенный к экрану.
Обязательно запомните, какой провод куда идет, не хотите же вы перепаивать провода в неправильные порты!
Шаг 4

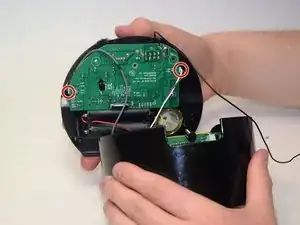

На нижнем компоненте, где расположена зеленая основная материнская плата, удалите два винта с крестовой головкой #00 размером 5.5 мм.

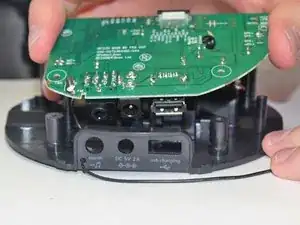

Старая материнская плата освободится от нижней части iBT230.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
