Замена динамиков iHome iH3L

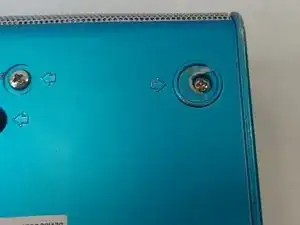

Найдите все винты на задней панели iHome. Каждый винт отмечен стрелками на корпусе iHome.

Два потайных винта Филлипс #2 длиной 9,7 мм по центру.

Два винта Филлипс #2 длиной 15,9 мм.

Шесть винтов Филлипс #2 длиной 13,9 мм.

Некоторые винты находятся под чёрными липкими накладками. Аккуратно снимите чёрные накладки — под ними откроются винты.

Два винта Филлипс #2 длиной 11,8 мм.

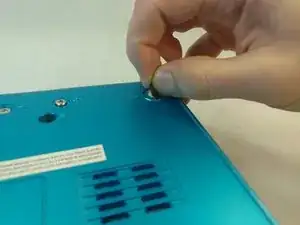

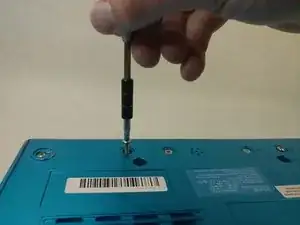

Выкрутите все винты, указанные в предыдущем шаге.

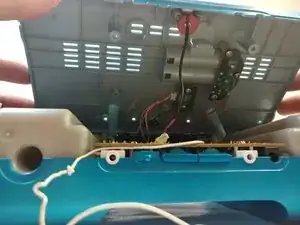

Медленно приподнимите нижнюю крышку iHome.

Не срывайте крышку резко, к ней подсоединён провод к плате.

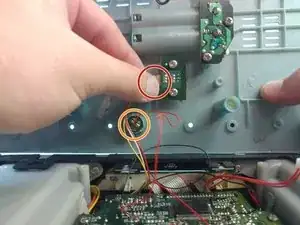

Отсоедините провод, аккуратно потянув за разъём.

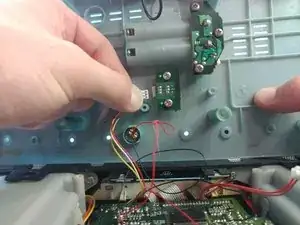

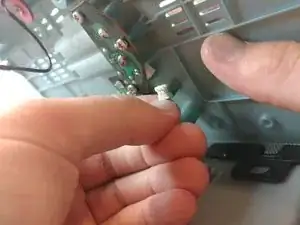

Отсоедините следующий контактный разъём после того, как медленно откроете крышку шире.

Отсоедините последний ряд контактных разъёмов и аккуратно отложите крышку за корпус iHome.

Малый динамик при этом не будет отсоединён, но его можно легко снять с крышки с помощью скрепки, вставляя её снаружи. Хотя это не обязательно, это может помочь предотвратить повреждения устройства.

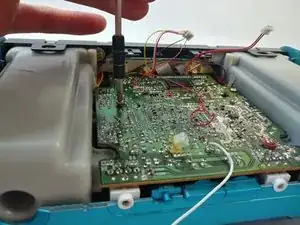

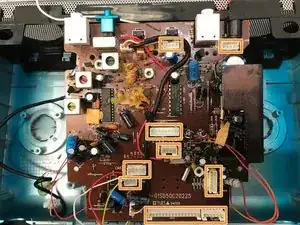

Снимите семь винтов, удерживающих плату:

Шесть винтов Филлипс #2 длиной 14 мм.

Один винт Филлипс #2 длиной 14 мм с двумя резиновыми шайбами.

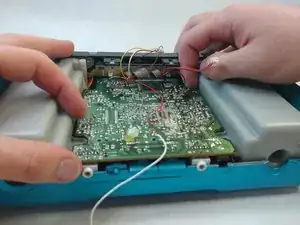

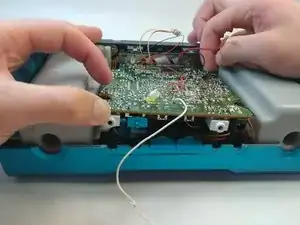

Чтобы снять плату, аккуратно приподнимите её с противоположных сторон.

Будьте осторожны при подъёме платы. На её обратной стороне остаются подключённые провода.

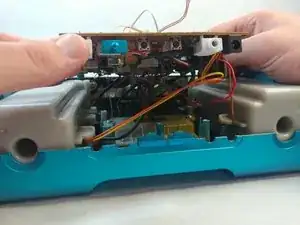

Осторожно наклоните плату вверх спереди.

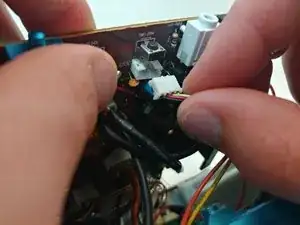

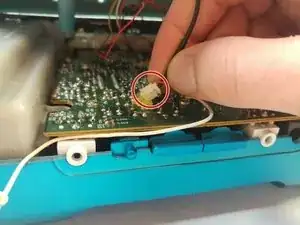

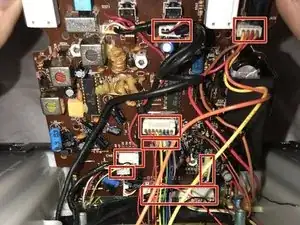

Отсоедините 8 соединений, аккуратно потянув за них. Начинайте спереди и двигайтесь назад.

Все 8 разъёмов отсоединены.

Открутите винты, крепящие динамики к корпусу. По одному с каждой стороны:

Два винта Филлипс #2 длиной 14,3 мм.

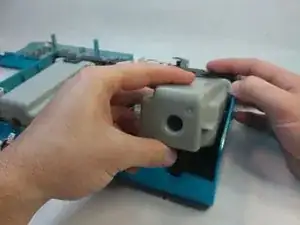

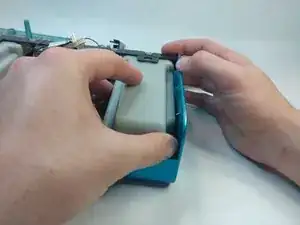

Чтобы снять динамики с iHome, аккуратно приподнимите заднюю часть динамика и подтяните к себе. Они установлены очень плотно, поэтому лёгкое покачивание может помочь освободить динамик.

Повторите для другой стороны.

Не дергайте их сильно, динамики соединены между собой.
