Замена кнопок Insignia NS-CLLT01

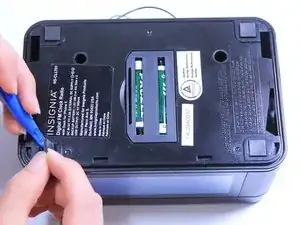

Подденьте четыре клеевых заглушки в каждом углу нижней части часов с помощью пластикового инструмента для вскрытия или ногтя.

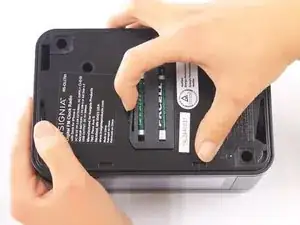

На нижней части корпуса сдвиньте крышку батарейного отсека вправо, нажав ногтем.

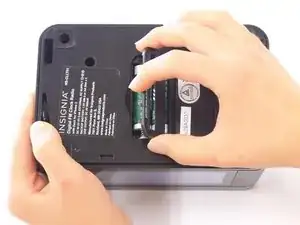

Поднимите крышку батарейного отсека вверх и вправо, чтобы открыть доступ к батареям.

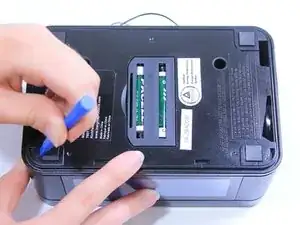

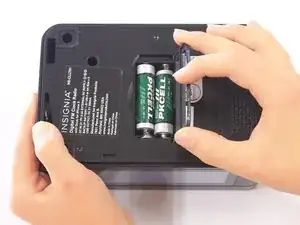

Извлеките две батареи AA, сдвинув противоположный пружине контакт в сторону пружины и поддев батарею вверх.

После извлечения батарей закройте крышку.

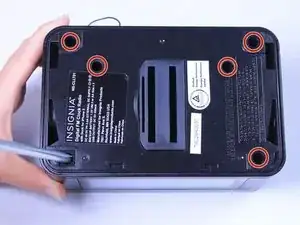

Используйте длинную крестовую отвертку Phillips #2, чтобы выкрутить все шесть винтов Phillips длиной 10 мм в нижней части часов.

Переверните устройство, чтобы винты выпали, осторожно поймайте их, чтобы не потерять.

Винты могут не выпадать из нижней части корпуса. Если вы их открутили, часы всё равно можно открыть.

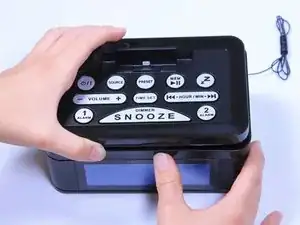

Переверните часы обратно.

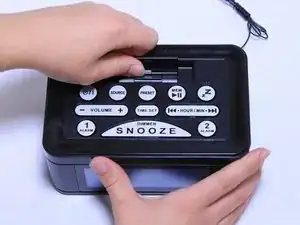

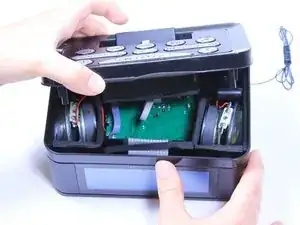

Снимите верхнюю часть корпуса, захватив заднюю часть дока для iPhone и потянув строго вверх.

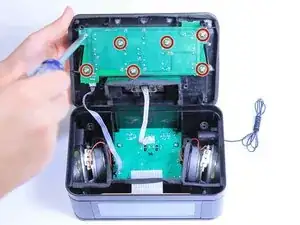

Используя крестовую отвертку Phillips #2, выкрутите семь винтов Phillips длиной 6 мм на плате, прикреплённой к верхней части корпуса.

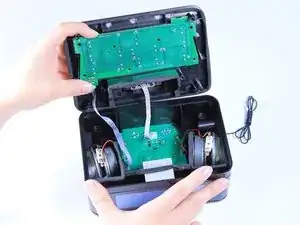

Поднимите плату из устройства.

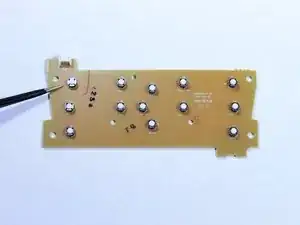

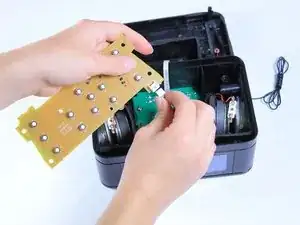

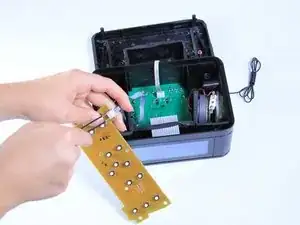

Отсоедините плату от остальной части часов, захватив по бокам белый разъём ленточного кабеля слева от платы и потянув его прямо наружу. При необходимости используйте пинцет для захвата разъёма.

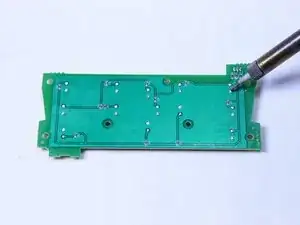

Используйте это руководство по пайке, чтобы удалить и заменить любые неработающие кнопки.

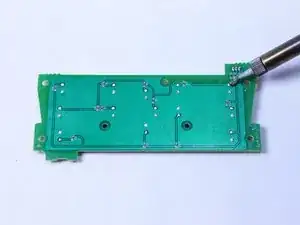

Кнопки будут помечены на верхней стороне платы, а вы будете работать с соответствующими контактами на обратной стороне.
