Замена динамика радиобудильника GE 7-4836B AM‑FM
Это руководство включает дальнейшую разборку радиобудильника и потребует использования нескольких различных инструментов и приёмов, включая паяльник. Если вам нужна помощь по использованию паяльника, ознакомьтесь с этим руководством iFixit: Как паять и выпаивать соединения
Шаг 1

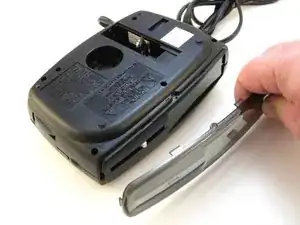

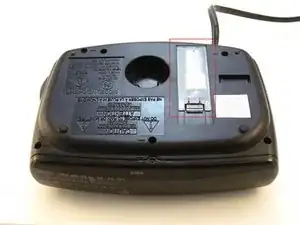

Найдите отсек для батареек на нижней части радиобудильника.

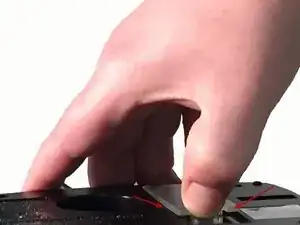

Большим пальцем сдвиньте защёлку крышки отсека в сторону батарейки.
Удерживая защёлку сдвинутой, потяните крышку отсека вверх, чтобы снять её.
Шаг 2

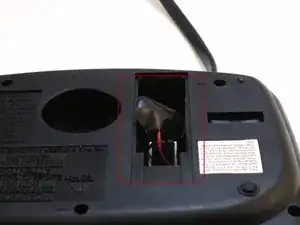

Вынимите батарейку из отсека.
Поднимите батарейку и аккуратно отсоедините её от разъёма питания.
Шаг 3

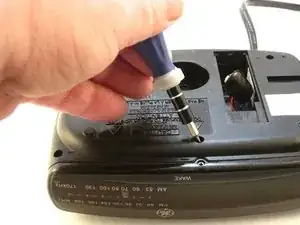

Отвинтите шесть винтов длиной 12 мм вокруг нижней части радиобудильника крестовой отвёрткой Phillips #00.
Шаг 4

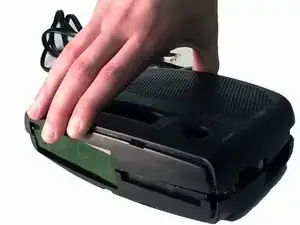

Осторожно снимите крышку жидкокристаллического дисплея (LCD).
Шаг 5

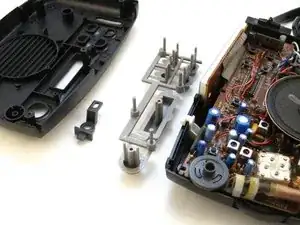

Снимите верхнюю часть. При этом выпадут два серых пластиковых внутренних элемента; отложите их в сторону.
Шаг 6

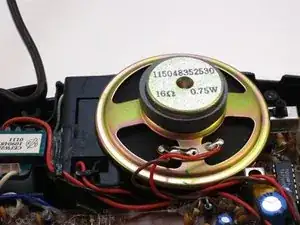

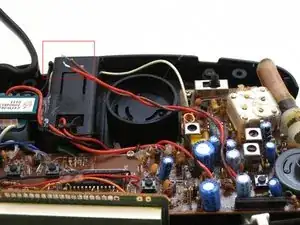

Возьмитесь за динамик.

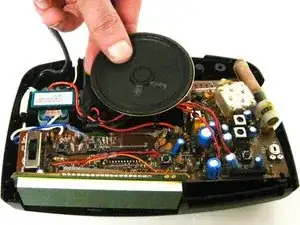

Поднимите динамик из держателя.
Переверните динамик.
Шаг 7

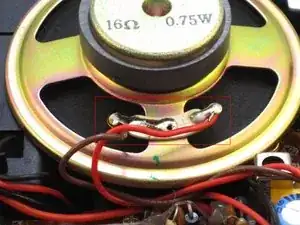

Красный провод — это +, коричневато‑бежевый провод — это −. Эти провода припаяны.

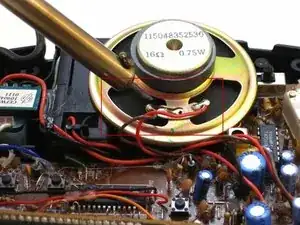

Приложите нагретый наконечник паяльника к месту пайки на выводах динамика.
Оттяните динамик от проводов.
Шаг 8
Подсоедините новый динамик 65 мм, модель №115048352530, к проводам. Совместите красный провод с +, а коричневато‑бежевый провод с −.
Припаяйте провода. Дайте припою остыть.
Повторите шаг 6 в обратном порядке, чтобы установить новый динамик в держатель.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
