Замена проводов батарейки в будильнике GE 7-4836B с радиоприёмником AM-FM

Найдите отсек батарейки на нижней стороне радиобудильника.

Используя большой палец, сдвиньте защёлку крышки отсека в сторону батарейки.

Удерживая защёлку в нажатом состоянии, потяните крышку отсека вверх, чтобы снять её.

Поднимите батарейку из отсека.

Вытяните батарейку вверх и аккуратно отсоедините её от разъёма батарейки.

Используя отвёртку Phillips #00, выкрутите шесть винтов длиной 12 мм, расположенных по нижнему краю радиобудильника.

Аккуратно снимите крышку жидкокристаллического дисплея (ЖК-дисплея).

Снимите верхнюю часть. При этом выпадут две серые пластиковые внутренние детали — отложите их в сторону.

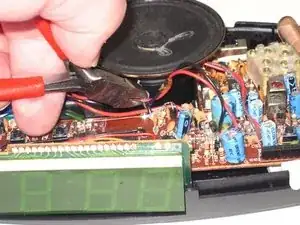

Используя кусачки, аккуратно перережьте пластиковую стяжку для проводов.

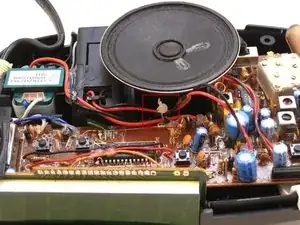

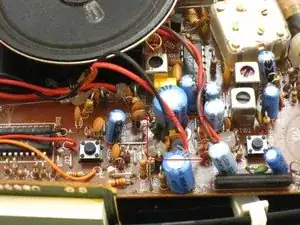

Отследите провода до места их подключения к печатной плате (ПП). В месте соединения будут указаны метки «DC+» и «DC–».

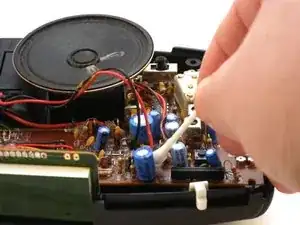

Нанесите изопропиловый спирт на конец ватной палочки. Протрите им горячий клей и подождите 30 секунд, затем снова нанесите спирт на горячий клей.

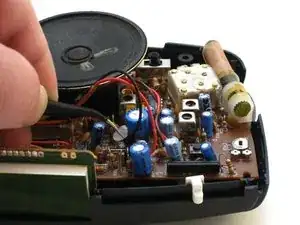

Используйте пинцет, чтобы захватить размягчённый горячий клей. Удалите горячий клей с радиобудильника.

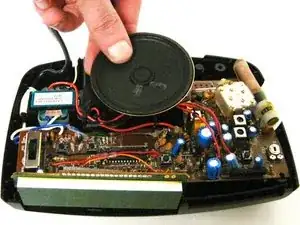

Захватите динамик.

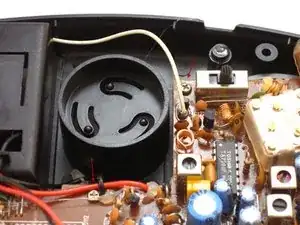

Поднимите динамик из крепления.

Найдите два винта длиной 6 мм на печатной плате.

Используя отвёртку Phillips #0, выкрутите два винта длиной 6 мм из печатной платы.

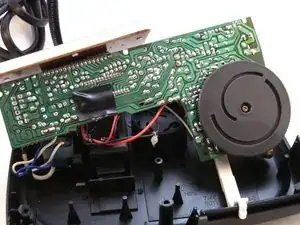

Поднимите печатную плату.

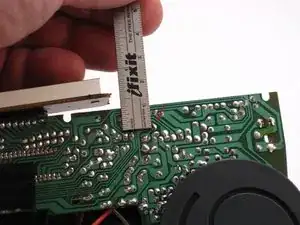

Используя линейку, отмерьте 4,6 см от края печатной платы. Это место пайки для провода батарейки DC–.

Используя линейку, отмерьте 9 мм от края печатной платы. Это место пайки для провода батарейки DC+.

Приложите наконечник нагретого паяльника к припою на соединении DC–.

Вытяните провод с обратной стороны печатной платы от контакта DC–.

Приложите наконечник нагретого паяльника к припою на соединении DC+.

Вытяните провод с обратной стороны печатной платы от контакта DC+.
