Замена светодиодного проектора настенных часов Htterino

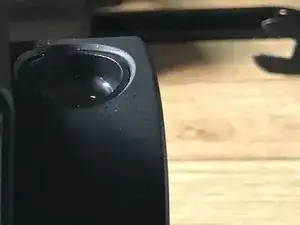

Попробуйте включить проекционный свет. Если он не загорается, загляните в отверстие, откуда выходит проекция. Если через стекло видно маленькое изображение часов, значит светодиод перегорел.

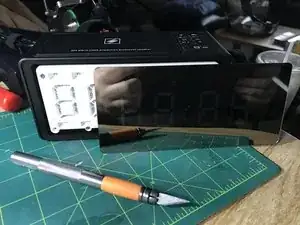

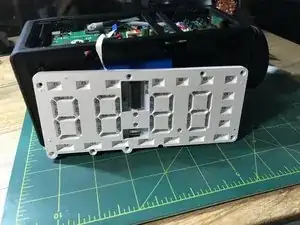

Острым ножом подденьте отражающую стекловидную панель с угла и снимите её с передней части часов. Она может сниматься одним или двумя слоями. Первый слой — отражающий, второй — затемняющий, чтобы светодиоды времяотображения не просачивались наружу. Убедитесь, что сняли оба слоя, чтобы увидеть белый пластик.

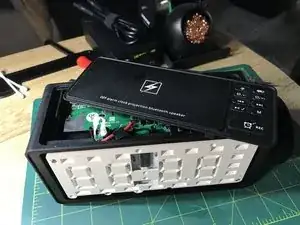

Вставьте плоскую отвёртку в боковые части крышки зарядного устройства и начните защёлкивать крышку, снимая её с верхней части часов.

Две винта удерживают катушку беспроводной зарядки. Эта катушка у меня работала плохо, поэтому я перерезал положительный и отрицательный провода и выпаял проводки с платы, чтобы исключить возможность короткого замыкания.

Этот крошечный плоский кабель зажат в разъёме на плате. Аккуратно вытяните его, чтобы не повредить кабель, и снимите винты с белого пластикового корпуса, в котором находятся светодиоды циферблата.

Выпаяйте положительный и отрицательный провод питания и обмотайте концы изолентой, чтобы не повредить аккумулятор или другие компоненты.

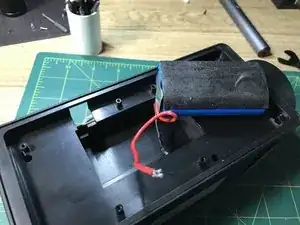

Осторожно вставьте плоскую отвёртку в бок батареи (избегайте торцов) и подденьте батарею, чтобы вынуть её из тёмного пластика. Она приклеена двусторонним скотчем. Оставьте скотч на батарее — его можно будет использовать при обратной сборке.

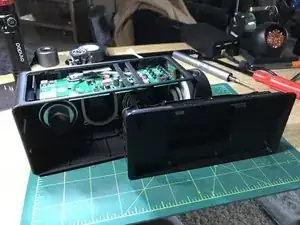

Снимите винты, которые крепят переднюю тёмную пластиковую облицовку к часам. Это позволит снять половину внутренней части часов. В ней расположены динамики и вращающееся устройство проектора.

На плате найдите кабель с жёлтыми, зелёными, чёрными и серыми проводами. Аккуратно отсоедините соединитель, который соединяет его с платой. Вы должны суметь аккуратно вытолкнуть этот кабель из его положения на верхней части платы, чтобы он оказался внутри часов и был подключён к проекционному колесу.

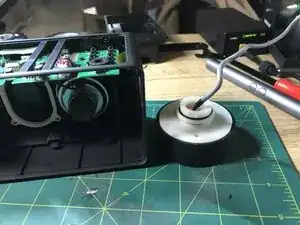

Убедитесь, что проекционный кабель не зажат под платой или вокруг оставшегося пластикового основания. Возьмите проекционное колесо и потяните его в сторону передней части, заметив, как оно выходит из посадочного места в пластиковом корпусе часов.

Снимите два винта, удерживающие белый пластик к тёмному пластику.

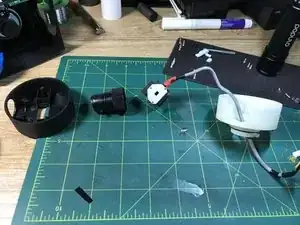

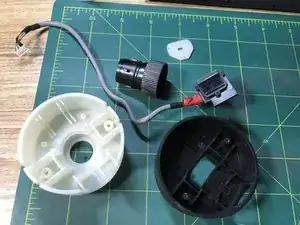

Осторожно отделите белый пластик от тёмного и разберите проекционное колесо на пять частей.

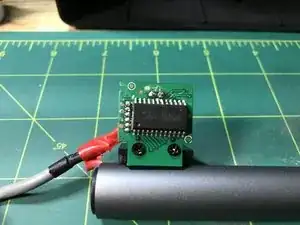

Снимите два винта с платы проектора. Немного сдвиньте пластиковый корпус от платы. Это позволит маленькому экрану часов отделиться от пластикового корпуса и платы. Обратите внимание на направление экрана, зажатого между платой и пластиковым корпусом.

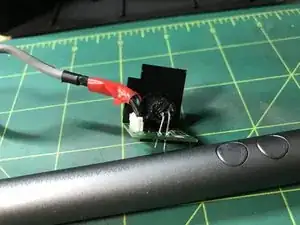

Выньте мягкую резину из корпуса, который удерживает светодиод. Одной из отвёрток протолкните светодиод через тёмный пластиковый корпус и резину, чтобы открыть доступ к светодиоду. Выпаяйте положительный и отрицательный провода светодиода с платы.

Измерьте изгиб оригинальных положительного и отрицательного проводов светодиода (длинный провод — положительный). Согните новый светодиод так же и выполните примерку между платой и пластиковым корпусом, чтобы убедиться, что светодиод встанет обратно с правильными углами изгиба. Припаяйте новый светодиод на место.

Внизу светодиода, где провода выходят из тёмного пластикового корпуса, заполните зазор версимолдом. Не обязательно нагревать материал для затвердевания. Тепло от проводов позже зафиксирует его. Убедитесь, что заполнено достаточно, чтобы предотвратить утечку света от светодиода.

Установите крошечный экран в тёмный пластиковый корпус, который крепится к проекционной плате, так чтобы выступ на экране был направлен наружу. Завинтите два винта обратно, закрепив плату, тёмный корпус и экран.

Поместите белую восьмиугольную деталь над крошечным экраном. Там есть три маленьких выступа, которые показывают, как должна встать маленькая белая пластиковая часть. Держите плату с белой пластиковой частью вверх и совместите объектив над пластиковой частью, чтобы зафиксировать её на месте.

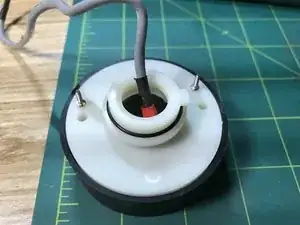

С объективом над крошечным экраном поместите экран и объектив обратно в большую белую половину колеса. Плата плотно встанет в пластиковые кромки, удерживая её на месте, а объектив войдёт в белые пластиковые кромки в половине колеса. Возможно, придётся повернуть объектив, чтобы правая сторона встала на место.

Осторожно прижмите тёмную половину к белой до плотной посадки. Переверните сборку и снова вставьте два винта в белую половину.

Собирайте в обратном порядке, пропуская серый кабель проектора вверх и под плату часов и выводя его к верхней части циферблата, затем подключите обратно к плате. Установите на место большой тёмный корпус циферблата с уже установленным проекционным колесом и закрутите винты. Поместите батарею в тёмный корпус циферблата и припаяйте заново.

Снова прикрепите белый корпус светодиода лицевой панели и замените винты. Установите шаблон светодиодов и отражающую лицевую панель на место. Вставьте полосу передачи данных светодиодов обратно в плату часов. Возможно, потребуется подпереть изоляционной лентой верхнюю часть кабеля полосы данных, чтобы зафиксировать его. Подайте питание на часы. Если циферблат не отображается, нажмите на кабель данных.

После того как вы убедились, что кабель данных циферблата надёжно зажат в нижнем разъёме и отображение корректное, защёлкните обратно верхнюю крышку зарядного отсека. Проверьте новый светодиод, нажав кнопку проектора на верхней части часов.
