Замена переключателя Вкл/Выкл/Музыка/Будильник радиочаса GE 7-4836B (AM-FM)
Это руководство включает дополнительную разборку радиочаса и потребует использования нескольких различных инструментов и приёмов, в том числе паяльника. Если вам нужна помощь по использованию паяльника, ознакомьтесь с этим руководством iFixit: Как паять и выпаивать соединения
Шаг 1
Найдите отделение для батареи на нижней панели радиочаса.
Большим пальцем отожмите защёлку крышки отсека в сторону батареи.
Удерживая защёлку отжатой, потяните крышку отсека вверх, чтобы снять её.
Шаг 2
Поднимите батарею из отсека.
Потяните батарею вверх и аккуратно отсоедините её от разъёма батареи.
Шаг 3
Используя отвертку Phillips #00, отвинтите шесть винтов 12 мм по периметру нижней части радиочаса.
Шаг 4
Осторожно снимите крышку жидкокристаллического дисплея (LCD).
Шаг 5
Снимите верхнюю часть. При этом выпадут два серых пластиковых внутренних элемента; отложите их в сторону.
Шаг 6

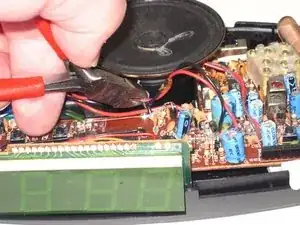

С помощью кусачек аккуратно перережьте пластиковую стяжку проводов.
Шаг 7

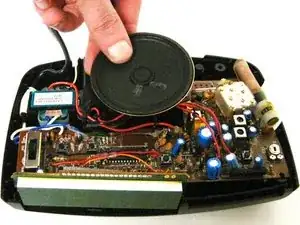

Схватите динамик.

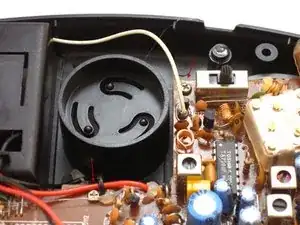

Поднимите динамик из держателя.
Шаг 8

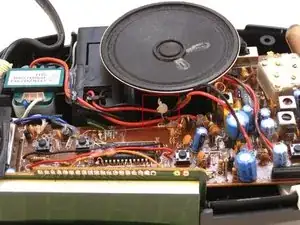

Найдите два винта 6 мм на печатной плате.

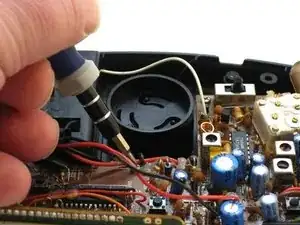

Используя отвертку Phillips #0, отвинтите два винта 6 мм с печатной платы.
Шаг 9

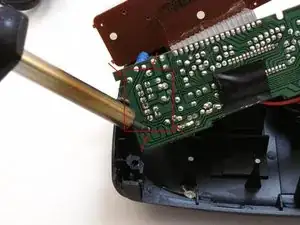

Найдите четырёхпозиционный переключатель, обозначенный SW101. На нижней стороне печатной платы будут четыре запаянные контакта, на которые указывает изображение.
Подайте горячий наконечник паяльника на эти четыре запаянные контакта, чтобы отсоединить четырёхпозиционный переключатель.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
