Замена ЖК-панели (LCD) радиобудильника GE 7-4836B AM-FM

Найдите отсек для батареи на нижней стороне радиобудильника.

Большим пальцем сдвиньте защёлку крышки отсека в сторону батареи.

Удерживая защёлку в нажатом положении, потяните крышку отсека вверх, чтобы снять её.

Поднимите батарею из отсека.

Вытяните батарею вверх и аккуратно отсоедините её от разъёма питания.

Используя крестовую отвертку Phillips #00, выкрутите шесть винтов длиной 12 мм по периметру нижней части радиобудильника.

Осторожно снимите крышку жидкокристаллического дисплея (LCD).

Снимите верхнюю часть. При этом выпадут две серые пластиковые внутренние детали; отложите их в сторону.

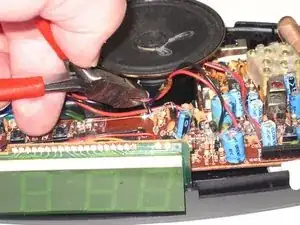

С помощью кусачек аккуратно перережьте пластиковую стяжку проводов.

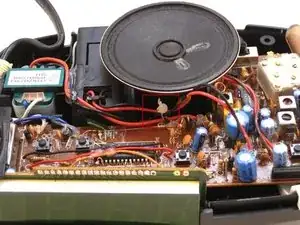

Проследите провода до места их подключения к печатной плате (PCB). В месте подключения будут пометки «DC+» и «DC-».

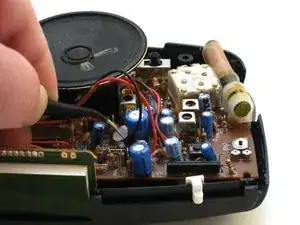

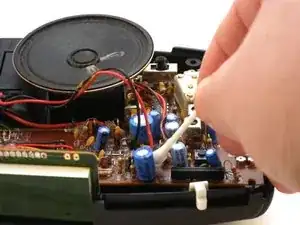

Нанесите спирт на конец ватной палочки. Протрите конец ватной палочки по горячему клею и подождите 30 секунд, затем снова нанесите спирт на горячий клей.

Используя пинцет, захватите размягчённый горячий клей. Снимите горячий клей с радиобудильника.

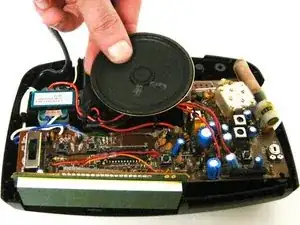

Схватите динамик.

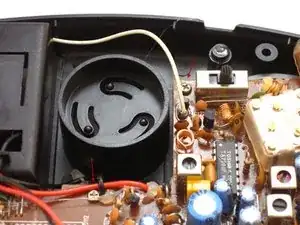

Поднимите динамик из держателя.

Найдите два винта длиной 6 мм на печатной плате.

Используя крестовую отвертку Phillips #0, выкрутите два винта длиной 6 мм с печатной платы.

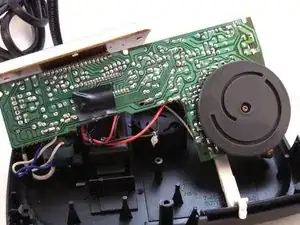

Поднимите печатную плату.

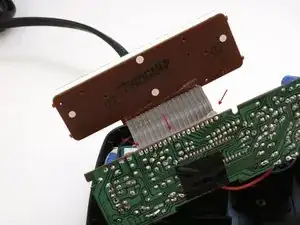

Найдите соединение ЖК-дисплея с печатной платой.

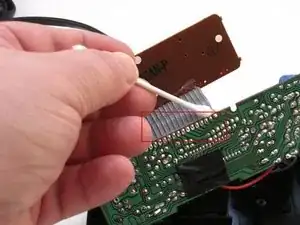

Нанесите спирт на конец ватной палочки. Протрите конец по горячему клею и подождите 30 секунд, затем снова нанесите спирт на горячий клей.

Используя пинцет, удалите горячий клей с разъёма ЖК-кабеля.

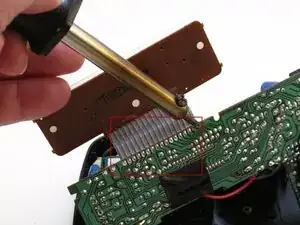

Осторожно приложите разогретый паяльник к каждому из 17 контактов ленточного кабеля (начиная с первого, как показано). Продолжайте, пока ленточный кабель не отсоединится.
