Замена переключателя AM-FM будильника-радио GE 7-4836B
Этот гид требует дальнейшей разборки будильника-радио и использования нескольких различных инструментов и приёмов, включая пайку паяльником. Если вам нужна помощь по использованию паяльника, ознакомьтесь с этим руководством iFixit: Как паять и выпаивать соединения
Шаг 1
Найдите отсек для батареи на нижней части будильника-радио.
Большим пальцем нажмите защёлку крышки отсека в направлении батареи.
Удерживая защёлку нажатой, потяните крышку отсека вверх, чтобы снять её.
Шаг 2
Вынимите батарею из отсека.
Поднимите батарею вверх и аккуратно отсоедините её от разъёма.
Шаг 3
С помощью крестовой отвертки #00 выкрутите шесть винтов длиной 12 мм вокруг нижней части будильника-радио.
Шаг 4
Осторожно снимите крышку жидкокристаллического дисплея (LCD).
Шаг 5
Снимите верхнюю часть. При этом выпадут две серые пластиковые внутренние детали; отложите их в сторону.
Шаг 6

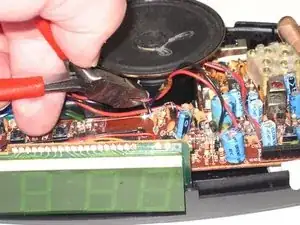

С помощью бокорезов аккуратно перережьте пластиковую стяжку провода.
Шаг 7

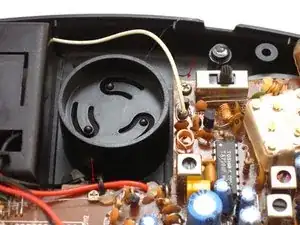

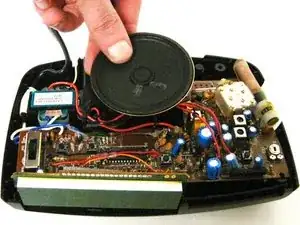

Возьмитесь за динамик.
Поднимите динамик из держателя.
Шаг 8
Найдите два винта 6 мм на печатной плате.
С помощью крестовой отвертки #0 выкрутите два винта 6 мм с печатной платы.
Шаг 9

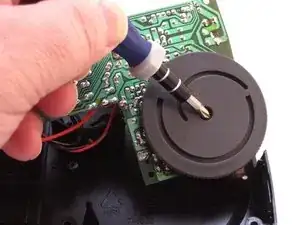

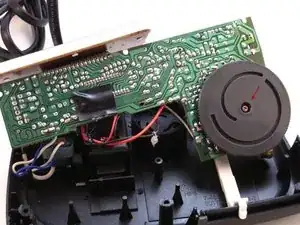

Поднимите печатную плату, чтобы получить доступ к винту шайбы переключателя AM-FM.
С помощью крестовой отвертки #1 выкрутите один винт 3 мм из середины шайбы переключателя AM-FM.
Шаг 10

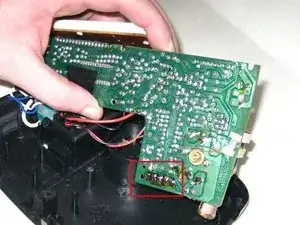

Найдите контакты переключателя AM-FM на печатной плате.

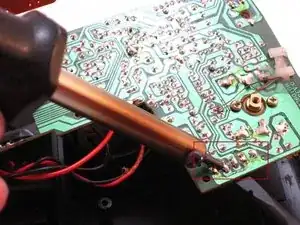

Осторожно приложите горячий паяльник к припою сверху контактов переключателя AM-FM.
Аккуратно и уверенно нажмите на контакты лепестком, чтобы удалить переключатель с нижней стороны печатной платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
