Замена док-станции iHome iH3L

Найдите все винты на задней панели iHome. Каждый винт указан стрелками на iHome.

Два потайных винта филипс 9,7 мм, крестообразная отвертка #2 — в середине.

Два винта филипс 15,9 мм, крестообразная отвертка #2.

Шесть винтов филипс 13,9 мм, крестообразная отвертка #2.

Некоторые винты находятся под чёрными липкими накладками. Осторожно снимите чёрные накладки — под ними будут винты.

Два винта филипс 11,8 мм, крестообразная отвертка #2.

Удалите все винты, указанные на предыдущем шаге.

Медленно приподнимите нижнюю крышку iHome.

Не отрывайте крышку рывком — к плате подключён провод.

Отключите провод, аккуратно потянув за разъём.

Отключите следующий разъём после того, как медленно откроете крышку дальше.

Отключите последний ряд разъёмов и аккуратно отложите крышку за корпусом iHome.

Маленький динамик не отключается для этого ремонта, но вы можете легко вынуть его из крышки с помощью скрепки с внешней стороны. Хотя это и не обязательно, это может помочь предотвратить повреждение устройства.

Снимите семь винтов, удерживающих материнскую плату:

Шесть винтов филипс 14 мм, крестообразная отвертка #2.

Один винт филипс 14 мм, крестообразная отвертка #2 с двумя резиновыми шайбами.

Чтобы снять материнскую плату, аккуратно приподнимите её с противоположных сторон.

Будьте осторожны при подъёме материнской платы. На её задней стороне всё ещё подключены провода.

Аккуратно приподнимите материнскую плату с передней стороны.

Отключите 8 разъёмов, аккуратно потянув за них. Начните с передней части и двигайтесь назад.

Все 8 разъёмов отключены.

Вывинтите винты, крепящие динамики к корпусу. По одному с каждой стороны:

Два винта филипс 14,3 мм, крестообразная отвертка #2.

Чтобы вынуть динамики из iHome, аккуратно приподнимите заднюю часть динамика и потяните на себя. Они очень плотно закреплены, поэтому небольшое покачивание может помочь освободить динамик.

Повторите для другой стороны.

Не тяните резко — динамики соединены между собой.

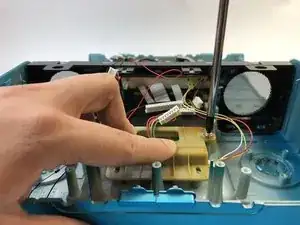

Снимите четыре винта с монтажного кронштейна.

Два винта филипс 11,7 мм, крестообразная отвертка #2.

Два винта филипс 12 мм, крестообразная отвертка #2 с металлическими шайбами на них.

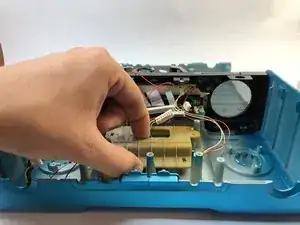

Выньте кронштейн и поверните его к себе.

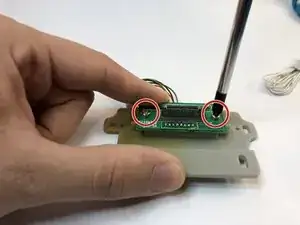

Открутите два винта филипс 10 мм и снимите док и микросхему.

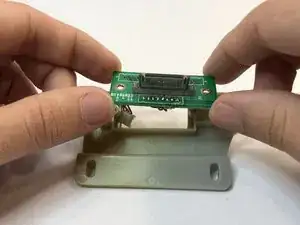

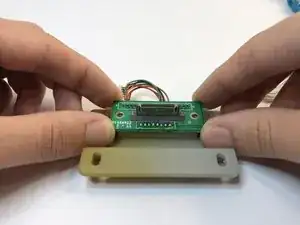

Жгут проводов продет через кронштейн, поэтому при снятии микросхемы будьте осторожны.
