iHome iH3L Замена платы с энкодером (колесиком прокрутки)

Найдите все винты на задней стороне iHome. Каждый винт отмечен стрелками на корпусе.

Два потайных винта Phillips #2, 9.7 мм, в середине.

Два винта Phillips #2, 15.9 мм.

Шесть винтов Phillips #2, 13.9 мм.

Некоторые винты находятся под чёрными липкими накладками. Аккуратно снимите накладки — под ними откроются винты.

Два винта Phillips #2, 11.8 мм.

Удалите все винты, указанные в предыдущем шаге.

Медленно приподнимите нижнюю крышку iHome.

Не отрывайте крышку резким движением — крышка соединена проводом с платой.

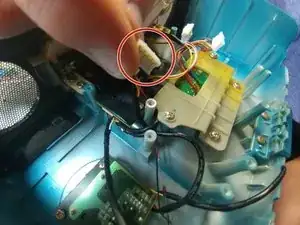

Отключите провод, аккуратно потянув за разъём.

Отключите следующий разъём после того, как вы медленно откроете крышку дальше.

Отключите последний ряд разъёмов и аккуратно отведите крышку назад за корпус iHome.

Маленький динамик не отключается для этого ремонта, но вы можете легко вынуть его из крышки с помощью скрепки, вставленной снаружи. Это не обязательно, но может предотвратить повреждение устройства.

Снимите семь винтов, удерживающих материнскую плату:

Шесть винтов Phillips #2, 14 мм.

Один винт Phillips #2, 14 мм, с двумя резиновыми шайбами.

Чтобы снять материнскую плату, осторожно поднимите её с противоположных сторон.

Будьте осторожны при подъёме платы — на обратной стороне всё ещё подключены провода.

Осторожно наклоните материнскую плату вперёд.

Отключите 8 соединений, аккуратно потянув за них. Начинайте с передней части и двигайтесь назад.

Все 8 разъёмов отключены.

Отвинтите винты, крепящие динамики к корпусу. По одному с каждой стороны:

Два винта Phillips #2, 14.3 мм.

Чтобы вынуть динамики из iHome, слегка приподнимите заднюю часть динамика и потяните на себя. Они закреплены очень плотно, поэтому небольшое покачивание может помочь их освободить.

Повторите для другой стороны.

Не тяните резко — динамики соединены между собой.

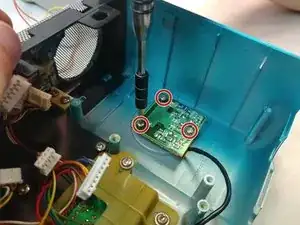

Снимите три винта Phillips #2, 7.9 мм, крепящие плату с колёсиком прокрутки.

Повторите для другой стороны.

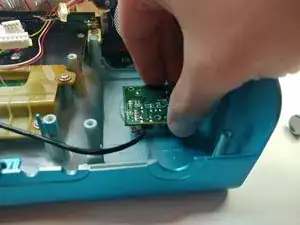

Сняв винты, аккуратно поднимите плату с колёсиком прокрутки вверх.

Повторите для другой платы с колёсиком.

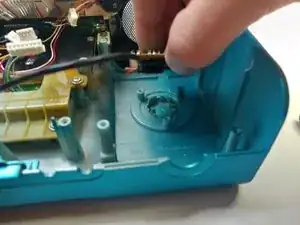

Не отрывайте её резко — провод всё ещё может быть подключён.

Разъём колёсика прокрутки уже был отключён от материнской платы.

Для полного извлечения может потребоваться распутать провода.

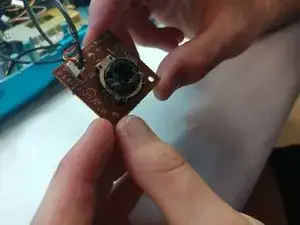

Вы успешно удалили платы с колёсиками прокрутки.
