Замена кнопок часов iHome iH3L

Найдите все винты на задней стороне iHome. Каждый винт можно найти по стрелкам на iHome.

Два зап countersunk винта Phillips #2 длиной 9,7 мм по центру.

Два винта Phillips #2 длиной 15,9 мм.

Шесть винтов Phillips #2 длиной 13,9 мм.

Некоторые винты находятся под черными липкими накладками. Аккуратно снимите черные липкие накладки, чтобы обнаружить винты.

Два винта Phillips #2 длиной 11,8 мм.

Снимите все винты, указанные на предыдущем шаге.

Медленно наклоните нижнюю крышку iHome вверх.

Не рвите крышку, так как есть провод, соединяющий крышку с платой.

Отсоедините провод, аккуратно потянув за разъем.

Отсоедините следующий разъем после того, как медленно откроете крышку еще больше.

Отсоедините финальный ряд разъемов и аккуратно положите крышку за корпус iHome.

Маленький динамик не будет отсоединен для этого ремонта, но вы можете легко снять его с крышки с помощью скрепки снаружи. Хотя это и не обязательно, это может помочь предотвратить повреждение устройства.

Снимите семь винтов, которые крепят материнскую плату:

Шесть винтов Phillips #2 длиной 14 мм.

Один винт Phillips #2 длиной 14 мм с двумя резиновыми шайбами на нем.

Чтобы снять материнскую плату, аккуратно поднимите ее с противоположных сторон.

Будьте осторожны при поднятии материнской платы. На обратной стороне еще есть провода, подключенные к ней.

Аккуратно наклоните материнскую плату вверх спереди.

Отключите 8 соединений, аккуратно потянув за ними. Начните спереди и двигайтесь назад.

Все 8 разъемов отключены.

Открутите винты, крепящие динамики к корпусу. По одному с каждой стороны:

Два винта Phillips #2 длиной 14,3 мм.

Чтобы снять динамики с iHome, аккуратно поднимите заднюю часть динамика и потяните на себя. Они очень надежно закреплены, поэтому небольшие качания могут помочь освободить динамик.

Повторите для другой стороны.

Будьте осторожны, тянув их, динамики соединены между собой.

На этом этапе кнопки должны быть свободны от препятствий и легко доступными.

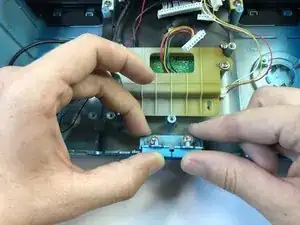

Открутите два винта Phillips #2 длиной 11,9 мм, которые крепят пластиковые кнопки к корпусу.

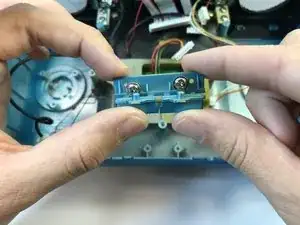

Как только винты будут удалены, просто поднимите кнопки вверх и выньте их из пазов.
