Замена клавиатуры (кнопок) iHome iBT230
Данное руководство содержит пошаговые инструкции по замене клавиатуры (кнопок) iHome iBT230. Кнопки позволяют управлять устройством в целом, включая кнопки воспроизведения/паузи/сопряжения, отключения питания, смены режима, предустановленную кнопку для радио, кнопку настройки сна/часы, две кнопки для установки будильников, ответ на телефонные звонки и завершение звонков, кнопку отсрочки будильника и, наконец, кнопку отсрочки/диммера. Замена клавиатурной панели устранит любые поврежденные или неработающие кнопки.
Шаг 1

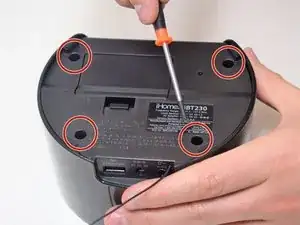

Удалите четыре винта Phillips #00 размером 5,5 мм с нижней части iBT230.
Шаг 2

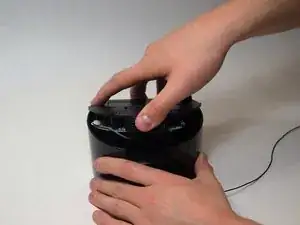

Возьмитесь за верхнюю часть iBT230, поместив большой палец на заднюю часть, где расположен USB-порт. Поднимите вверх, и вы должны заметить различные провода разного цвета, подключенные к основной материнской плате.
Шаг 3

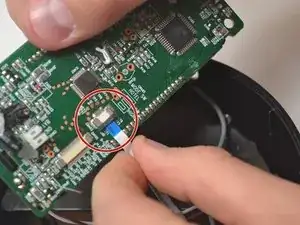

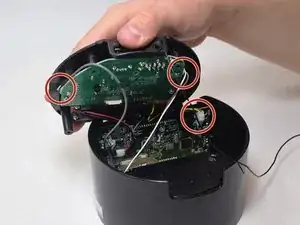

Отключите разъемы со всех сторон iBT230 и отсоедините провод, подключенный к экрану.
Обязательно запомните, какой провод куда идет, чтобы не перепаивать провода в неправильные порты!
Шаг 4

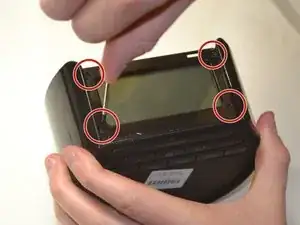

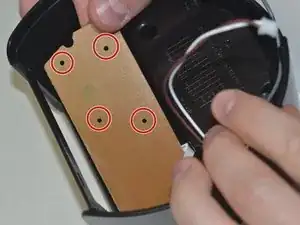

Открутите четыре винта Phillips #00 размером 5,5 мм передней панели экрана.
Шаг 5

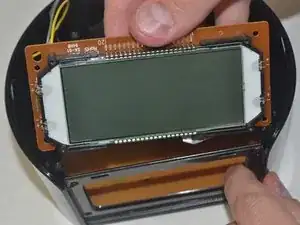

После извлечения четырех винтов размером 5,5 мм, аккуратно извлеките экран вертикально.

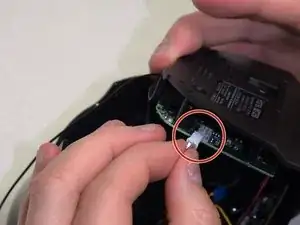

Отключите ленту с синим наконечником с задней стороны экрана.
Шаг 6

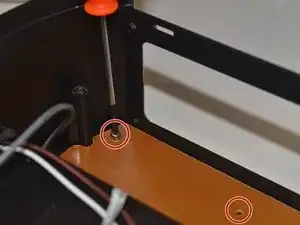

После удаления экрана открутите шесть винтов Phillips #02 размером 4,0 мм, расположенных сверху клавиатуры.
Как показано на изображении, клавиатура представлена коричневой панелью.
Шаг 7

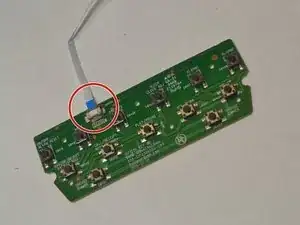

Отключите ленту с синим наконечником с задней стороны клавиатуры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
