Замена ИК-лазера базовой станции Valve Index

Это руководство по ремонту базовой станции 2.0.

Шаг 1

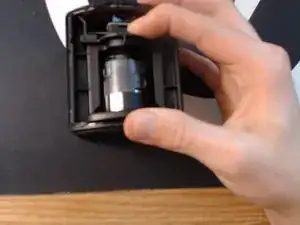

Сделайте надрез в передней пластике.

Используйте паяльник, чтобы отрезать часть, пока вы не сможете открыть её плоскогубцами.

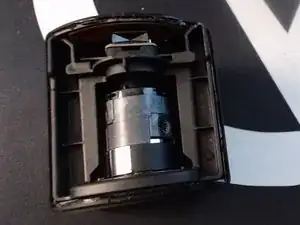

Верхняя деталь имеет наклон и её трудно снять.

Используйте отвертку T8, чтобы удалить четыре винта, отмеченные синим кругом.

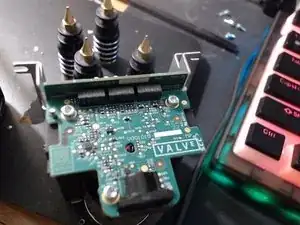

Это контактные штыри.

Используйте отвертку T8.

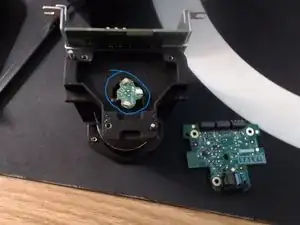

Используйте плоскогубцы, чтобы вытащить деталь, отмеченную синим кругом.

Совместите плоские стороны.

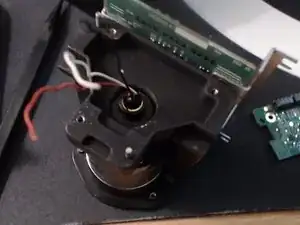

Затем добавьте горячий клей вокруг корпуса диода.

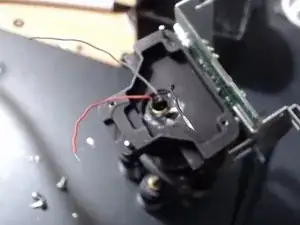

Очень тонкие провода.

Чёрный PL1

Красный PL2

Белый PL3

Следуйте начальным шагам в обратном порядке.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
