ID чипов HTC Vive XR Elite
ID чипов устройства HTC Vive XR Elite.
Ознакомьтесь с нашей разборкой HTC Vive XR Elite для получения дополнительной информации.
Большое спасибо участнику нашего сообщества CChin за вклад!

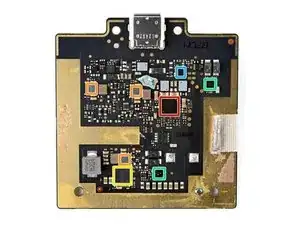

Шаг 1
Память Samsung K3UHAHA0BM-AGCL 12 ГБ LPDDR4X SDRAM, установленная слоями над прикладным процессором Qualcomm Snapdragon XR2
Флэш-память Samsung KLUDG4UHGC-B0E1 128 ГБ UFS 3.1
Управление питанием Qualcomm PM8009-100
Управление питанием Qualcomm PM3003A ?
Генератор тактового сигнала Qualcomm PMK8002 ?
2-портовый переключатель USB 2.0 MHL onsemi FSA3000L10X
Аналоговый 4-х контактный переключатель onsemi FSA550
Шаг 2
Синхронный повышающий преобразователь напряжения Silergy SY7069ADC 3 А
Понижающий преобразователь Texas Instruments TPS62135 4 А
Синхронный понижающий преобразователь Global Mixed-mode Technology G2264A 3 А
Защита от перенапряжения Kinetic Technologies KTS1676EUT
Четырёхканальный операционный усилитель Texas Instruments TLV9064IRUCR
Стабилизатор напряжения Awinic AW37030D280DNR 300 мА / 2,8 В

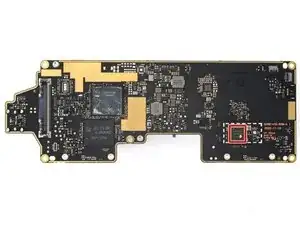

Шаг 3
Система на кристалле Nordic Semiconductor nRF52832 Bluetooth 5.2
Шаг 4
Управление питанием Qualcomm PM8150B-102
Управление питанием Qualcomm PM8150L-103
Управление питанием Qualcomm PM8250-003
Аудиоусилитель класса D 2 Вт Qualcomm WSA8810-0VV
Драйвер подсветки светодиодов LP8556SQ-E09 6-канальный от Texas Instruments
Переключатель данных USB type-C VIA Labs VL163 10 Гбит/с
Контроллер вентилятора Analog Devices MAX31760
Шаг 5
2-портовый переключатель USB 2.0 MHL onsemi FSA3000L10X
Синхронный повышающий преобразователь Silergy SY7120RAC 10 А / 16 В
Синхронный повышающий преобразователь Silergy SY7069ADC 3 А
Понижающий преобразователь Texas Instruments TPS62135 4 А
Синхронный понижающий преобразователь Global Mixed-mode Technology G2264A 3 А
Двойной операционный усилитель Texas Instruments LM358TP 1 МГц
Стабилизатор напряжения Awinic AW37030D280DNR 300 мА / 2,8 В
Шаг 6
Контроллер FastConnect 6900 WiFi 6, 6E и Bluetooth 5.3 Qualcomm WCN6851-102
Модуль передатчика WLAN Qorvo QM42391 2,4 ГГц
Модуль передатчика WLAN Qorvo QM45392 5–7,2 ГГц
Шаг 7
32-битный микроконтроллер STMicroelectronics STM32L412CB на базе ARM Cortex-M4 с флэш-памятью 1 Мб
Ретаймер переключения USB Type-C Kinetic Technologies MCDP6200C1
Контроллер USB Type-C с поддержкой передачи питания onsemi FUSB302TMPX
2-портовый аналоговый переключатель USB 2.0 на 480 Мбит/с onsemi FSUSB30UMX
Аналоговый 4-х контактный переключатель onsemi FSA550
Устройство согласования сигнала USB 2.0 Texas Instruments TUSB212
Шаг 8
Зарядное устройство для одиночного литий-ионного аккумулятора Qualcomm SMB1380-000 с поддержкой Quick Charge 3.0
Синхронный понижающий преобразователь Global Mixed-mode Technology G2264A 3 А
DC-DC преобразователь Silergy
Устройство нагрузочного переключателя Kinetic Technologies KTS1693EVB с защитой от перенапряжения и перегрузки по току
Защита от перенапряжения Kinetic Technologies KTS1668EAY 4 А
