Замена материнской платы Grace Digital Mondo
Замена материнской платы вашего устройства требует немного больше усилий, чем замена других компонентов, но все еще легко управляется с помощью набора для пайки. С учетом небольшого количества деэкранировки, рекомендуем просмотреть видео на YouTube с основными правилами безопасности и использованием набора для пайки.
Шаг 1
Удалите (2) винта (14 мм) с помощью отвертки PH1 на устройстве.
Один винт находится сзади слева, а другой чуть ниже на нижней части устройства.
Шаг 2
Используйте пластиковую лопатку, чтобы снять кнопки предварительного выбора на передней панели.
Рекомендуем снять все кнопки для облегчения доступа.
Осторожно подденьте и снимите защитную решетку на динамике. Она держится только на защелках, так что не беспокойтесь о поломке.
Шаг 3
Удалите (4) винта (14 мм) с помощью отвертки PH1 на передней панели рядом с динамиком.
Будьте осторожны с этими винтами, так как их легко сорвать.
Шаг 4
Проведите металлической лопаткой вдоль передней панели, чтобы удалить клей, соединяющий переднюю панель с устройством.
Отделите переднюю панель от устройства с помощью металлической лопатки.
Шаг 5
Отсоедините разъем пина в верхней части устройства с помощью металлической лопатки, чтобы получить доступ к внутренним компонентам.
Отсоедините (4) разъема пинов внутри с помощью металлической лопатки, чтобы отделить переднюю панель от остальной части устройства.
Шаг 6

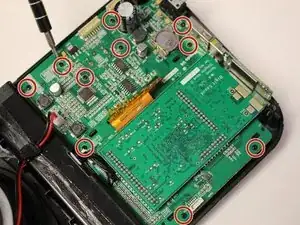

Удалите (10) винтов (10 мм) с помощью отвертки PH1 на плате дисплея.
Шаг 7

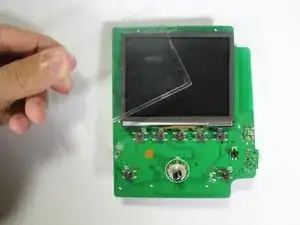

Удалите материнскую плату с передней панели.
Если материнская плата трудно отделить, НЕ СИЛЬНО тяните. Проверьте, были ли удалены все винты, и аккуратно продолжайте снимать материнскую плату.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
