Замена кнопок питания/громкости iPod Touch 2-го поколения

Стеклянная передняя панель во втором поколении Touch имеет пластиковую рамку, приклеенную как по внешнему краю, так и под широкими чёрными полосами вверху и внизу устройства. Рамка также оснащена резиновым уплотнителем, окружающим край стеклянной панели.

Фотография слева (передняя панель уже снята) показывает расположение металлических защёлок (показаны красным), которые защёлкиваются на пластиковой рамке. На следующих шагах пытайтесь приподнять переднюю панель в зазорах между этими защёлками.

Также будьте внимательны к очень тонкому и хрупкому шлейфу сенсорного экрана (место разъёма показано оранжевым), который соединяет переднюю панель с верхним левым углом Touch.

Аккуратно вставьте пластиковый инструмент для открытия рядом с кнопками регулировки громкости между пластиковой окантовкой экрана и металлическим корпусом.

Поверните инструмент от Touch, чтобы приподнять стеклянную панель.

Ключ в том, чтобы работать медленно и осторожно, чтобы не повредить внутренние компоненты.

Если у вас возникают трудности с использованием пластикового инструмента, можно попробовать лезвие бритвы — нам было легче освободить защёлки им. Пожалуйста, будьте чрезвычайно осторожны, если пойдёте этим путём!

Вставьте пластиковый инструмент для открытия между передней панелью и её пластиковой окантовкой и приподнимайте в нескольких точках вдоль левого края Touch.

Не вставляйте инструмент и не проводите им вдоль всего края передней панели. Это может повредить переднюю панель и резиновый уплотнитель. Лучше работать по одной точке: приподнять, вынуть инструмент и вставить его в следующую точку для приподнимания.

Продолжайте приподнимать левый край, пока верхний и нижний края не начнут выходить из корпуса Touch.

Когда верхний и нижний края слегка приподнимутся, используйте инструмент для открытия, чтобы удостовериться, что пластиковая окантовка отделена от защёлок внутри корпуса Touch.

Продолжайте процедуру приподнимания, теперь сосредоточившись на отделении пластиковой окантовки от внутренних металлических защёлок.

Подденьте по верхнему краю Touch, чтобы дальше отделить переднюю панель от остальной части устройства.

Подденьте переднюю панель вдоль правого края, используя описанный ранее метод.

В конечном итоге обойдите весь периметр передней панели, пока она не будет слегка приподнята от задней панели.

Также убедитесь, что пластиковая окантовка отделена от защёлок на задней панели.

Поднимите переднюю панель из заднего корпуса, соблюдая осторожность из‑за шлейфа, всё ещё соединяющего её около верхнего левого угла Touch.

Убедитесь, что вы НЕ порвали шлейф коннектора сенсорного экрана. Порванный шлейф сделает дисплей непригодным.

Используйте плоский конец лопатки или инструмент для открытия, чтобы отжать коннектор шлейфа сенсорного экрана с верхней логической платы.

Теперь, когда передняя панель снята, осмотрите её на предмет повреждений. Если пластиковая окантовка не прилегает к передней стороне стеклянной панели, аккуратно отклейте её и приклейте обратно.

Будьте осторожны, чтобы не поцарапать обратную сторону чёрных частей передней панели — царапины будут видимы после сборки.

Обязательно очистите как поверхность дисплея, так и внутреннюю поверхность передней панели: пыль или отпечатки пальцев останутся внутри Touch после окончательной сборки.

Вставьте небольшой инструмент для открытия iPod с кромкой, направленной вверх к нижней стороне дисплея, между белым пластиковым подсветки и расположенным под ней металлическим щитом.

Подденьте вдоль нижнего края дисплея так, чтобы его можно было захватить пальцами.

Поднимите дисплей за нижний край и поверните его к верхней части Touch.

Следующие шаги требуют снятия компонентов, находящихся под местом расположения дисплея. Держите дисплей, чтобы не создавать натяжения на тонкий шлейф дисплея.

Держа дисплей одной рукой, проведите инструментом для открытия вдоль двух длинных краёв майларового отражателя, приклеенного к металлическому лотку дисплея.

Когда он достаточно освободится от лотка, удалите майларовый отражатель из Touch.

Удалите семь винтов Phillips, фиксирующих металлический лоток дисплея к задней панели.

Два более тёмных винта предназначены для двух отверстий в лотке, ближайших к нижнему краю Touch.

Опустите дисплей обратно в лоток.

Удалите последний винт Phillips, фиксирующий металлический лоток к задней панели.

Выньте дисплей из металлического лотка и поверните его к верхнему краю Touch.

Используйте инструмент для открытия iPod, чтобы приподнять металлический лоток дисплея и повернуть его к верхнему краю Touch.

Срежьте крайним краем инструмента для открытия медную ленту с верхнего края дисплея.

Оставьте медную ленту, прикреплённую к металлическому лотку дисплея.

Используйте инструмент для вскрытия iPod, чтобы приподнять разъём кабеля дисплея с его гнезда на плате логики.

Слегка приподнимите металлическую подложку дисплея (аккумулятор приклеен к её нижней стороне) и снимите дисплей с Touch, учитывая тонкий кабель, который может застрять.

Лента кабеля дисплея прокладывается под металлической подложкой дисплея.

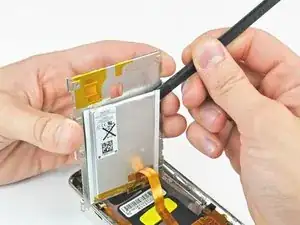

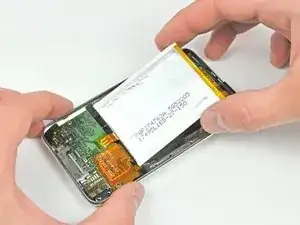

Используйте плоский конец лопатки, чтобы отодрать аккумулятор от клея, фиксирующего его на металлической подложке дисплея.

Удалите металлическую подложку дисплея и отложите её в сторону.

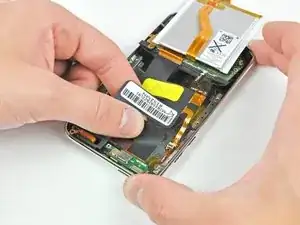

Положите аккумулятор плоско в заднюю панель.

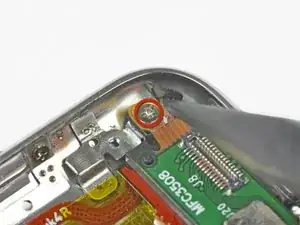

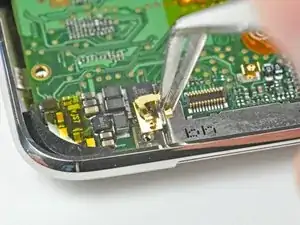

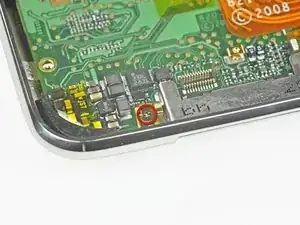

Удалите единственный винт Phillips, фиксирующий золотой контакт давления к плате логики.

С помощью пинцета вытащите винт Phillips из платы логики.

Снимите следующие три винта Phillips, фиксирующие плату логики к задней панели:

Один винт 1,9 мм

Два винта 2,3 мм

Более тёмный винт относится к отверстию рядом с разъёмом дока.

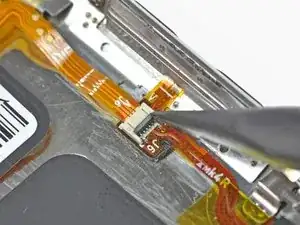

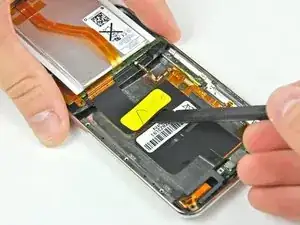

С помощью кончика лопатки приподнимите защёлку удерживающую ленту кнопки управления.

Убедитесь, что Вы приподнимаете именно защёлку удерживающую ленту, не сам разъём.

Этот разъём находится под аккумулятором.

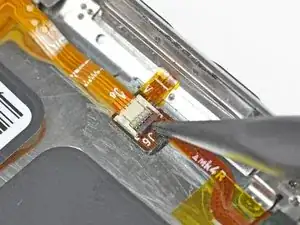

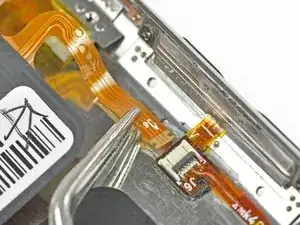

Используйте пинцет, чтобы извлечь ленту кнопки управления прямо из её гнезда.

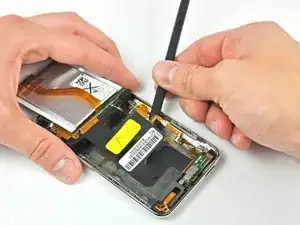

С помощью кончика лопатки отогните защитный резиновый рубец, чтобы открыть скрытый винт Phillips.

Нет необходимости полностью снимать эту лапку.

Удалите скрытый винт Phillips.

Удалите два оставшихся винта Phillips, фиксирующие верхнюю плату логики к задней панели.

Используйте плоский конец лопатки, чтобы отделить ленту Wi‑Fi от клея, прикрепляющего её к задней панели.

Вставьте плоский конец лопатки между металлической задней панелью и лентой Wi‑Fi, чтобы дополнительно ослабить клей вдоль длины ленты.

Продолжите отрывать ленту Wi‑Fi от задней панели вручную.

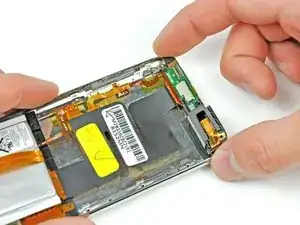

Оттяните небольшую верхнюю часть платы логики от верхнего края Touch, чтобы отделить её от задней панели.

Позвольте плате опереться на внешней стороне задней панели.

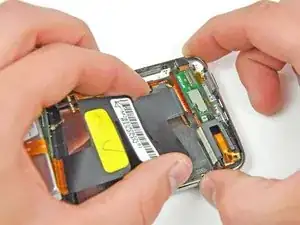

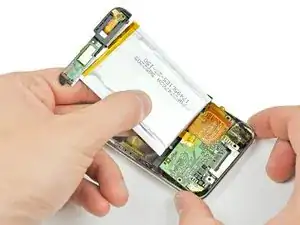

Осторожно оттяните нижнюю часть платы логики от нижнего края задней панели.

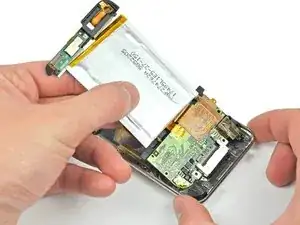

Осторожно поднимите узел платы логики из заднего корпуса, следя за краями, которые могут зацепиться.

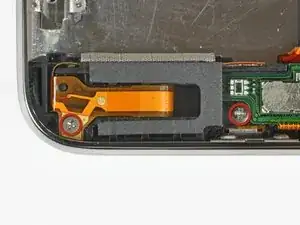

Снимите два винта Phillips, фиксирующие органы питания/регулировки громкости к задней панели.

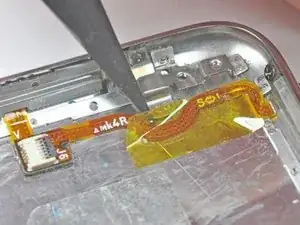

С помощью кончика лопатки снимите жёлтую каптон‑ленту, покрывающую ленту органов питания/громкости.

Удалите два винта Phillips, фиксирующие органы питания/регулировки громкости к задней панели.

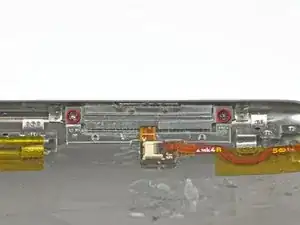

Выньте органы питания/регулировки громкости из задней панели.

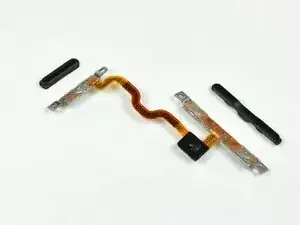

Остались органы питания/регулировки громкости.
