Замена разъема для наушников iPod Touch второго поколения

Вставьте пластиковую вскрывающую инструмент PX 3688 между стеклянной передней панелью и пластиковым каркасом. Начните сверху, там, где расположены кнопки регулировки громкости, и работайте с одной стороны iPod.

Поверните инструмент как дверную петлю в сторону от iPod, чтобы отжать стеклянную панель из корпуса.

Работайте медленно и аккуратно. Следите за тем, чтобы не повредить внутренние компоненты iPod, особенно экран.

Не перемещайте инструмент вдоль кромки после того, как он окажется между экраном и панелью. Повторяйте процесс: вставляйте инструмент в точки по краю, отжимайте, извлекайте и вставляйте в новую точку.

Обойдите по периметру iPod, отжимая переднюю панель, пока она полностью не освободится от фиксаторов.

Поднимите переднюю панель из нижнего корпуса.

Следите за тем, чтобы не повредить кабель разъема сенсорного экрана, который все еще соединен в верхнем левом углу iPod.

Используя PX 3688, отожмите разъем кабеля сенсорного экрана от верхней платы логики.

Проверьте переднюю панель на наличие повреждений. Будьте осторожны, чтобы не поцарапать внутреннюю сторону чёрных участков передней панели.

Очистите лицевую сторону дисплея и внутреннюю поверхность передней панели.

Выкрутите крестообразный винт в верхнем левом углу, который крепит металлический лоток к задней панели.

Вставьте пластиковую вскрывающую пластину PX 3688 под углом вверх, в сторону внутренней поверхности дисплея, между белым пластиковым отражателем подсветки и металлической пластиной под ним.

Отожмите нижний край дисплея до тех пор, пока он не окажется под углом примерно 45 градусов к остальному корпусу iPod.

Удерживайте дисплей в таком положении одной рукой в ходе следующего шага, чтобы не повредить ленточный кабель дисплея.

Выкрутите семь крестообразных винтов, крепящих металлический лоток дисплея к задней панели, с помощью отвёртки крестообразной Phillips #00.

Следите за расположением винтов при сборке. Два более тёмных винта устанавливаются в отверстия лотка, ближайшие к нижнему краю.

Поместите дисплей обратно в металлический лоток дисплея.

Воспользуйтесь пластиной PX 3688, чтобы отклеить медную ленту от верхнего края дисплея.

Не отклеивайте медную ленту, которая прикреплена к металлическому лотку дисплея.

Поднимите нижнюю часть дисплея и поверните её в сторону верхнего края iPod.

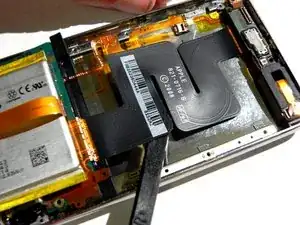

Используйте лопатку для подъёма металлического лотка дисплея и разверните его вверх поверх дисплея, в сторону верхнего края iPod.

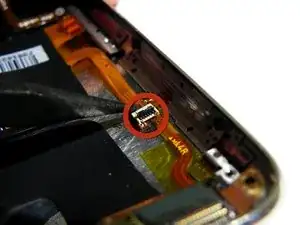

Используйте лопатку, чтобы отжать разъём кабеля дисплея от его гнезда на плате логики.

Плата логики расположена под тем местом, где раньше находилась кнопка Home.

Незначительно приподнимите металлический лоток (батарея прикреплена к его внутренней стороне) и извлеките дисплей из iPod.

Убедитесь, что хрупкий кабель не застрял. Ленточный кабель дисплея находится под металлическим лотком дисплея.

Разверните металлический лоток дисплея к верхней части iPod, следя за ленточным кабелем, соединяющим батарею с платой логики.

Воспользуйтесь плоским концом лопатки, чтобы оторвать батарею от металлического лотка дисплея.

Снимите металлический лоток дисплея.

Поместите батарею обратно в заднюю панель.

Выкрутите крестообразный винт в нижнем левом углу iPod Touch.

Удалите винт и золотистую пружинящую металлическую контактную пластину.

Выкрутите следующие крестообразные винты в нижнем правом углу, которые крепят плату логики к задней панели:

Один винт длиной 1,9 миллиметра.

Два винта длиной 2,3 миллиметра.

Вставьте лопатку под батарею и аккуратно поднимите батарею в сторону себя.

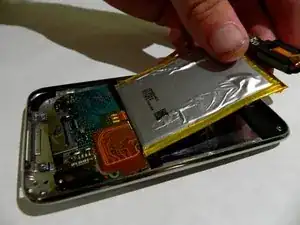

Возьмите батарею рукой и осторожно поднимите её до угла примерно 45 градусов относительно оставшейся части iPod.

Батарея по-прежнему будет подключена ленточным кабелем.

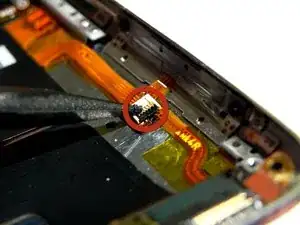

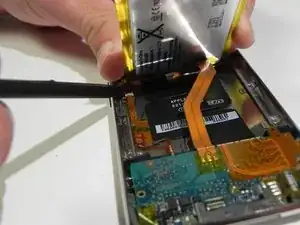

Используя лопатку, поверните фиксатор, удерживающий ленту.

Убедитесь, что Вы поворачиваете именно фиксатор, а не отгибаете само гнездо.

После того, как фиксатор будет снят, аккуратно потяните ленту прямо на себя пинцетом, чтобы извлечь её из гнезда.

В верхнем левом углу отогните резиновую защитную втулку.

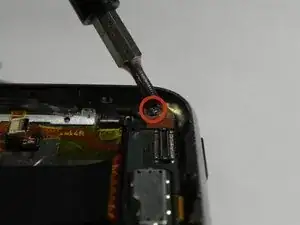

Выкрутите крестообразный винт, находящийся под ней.

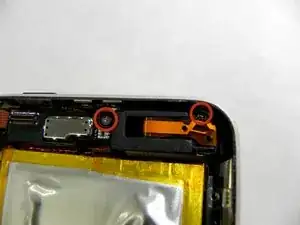

Выкрутите два оставшихся крестообразных винта в верхнем правом углу и один в центре верхнего края.

Воспользуйтесь плоским краем лопатки, чтобы удалить большую чёрную клейкую накладку с металлической задней панели.

При необходимости используйте руки.

Аккуратно отогните верхнюю часть платы логики от задней панели руками.

Аккуратно поднимите нижнюю часть платы логики, следя за тем, чтобы не зацепить края.

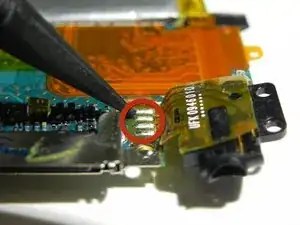

Разъём наушников крепится к плате логики в пяти точках.

Удалите старый разъём наушников с платы логики, отсоединив ленточный шлейф разъёма наушников от платы при помощи лопатки.

Припаяйте новый разъём наушников к плате логики, убедившись, что все пять точек надёжно пропаяны.
