Замена аккумулятора iPod Touch второго поколения

Передняя стеклянная панель iPod Touch второго поколения имеет пластиковую рамку, приклеенную как по внешнему краю, так и под широкими черными полосами сверху и снизу устройства. Рамка также оснащена резиновой прокладкой, охватывающей край стеклянной панели.

Изображение слева (передняя панель уже снята) показывает расположение металлических защелок (показаны красным), которые фиксируются на пластиковой рамке. На следующих шагах старайтесь поддевать переднюю панель в промежутках между этими защелками.

Также будьте осторожны с очень тонким и хрупким шлейфом сенсорного экрана (место разъема показано оранжевым), который соединяет переднюю панель с верхним левым углом устройства.

Аккуратно вставьте пластиковую раздвижную лопатку около кнопок регулировки громкости между пластиковой рамкой экрана и металлическим корпусом.

Поверните лопатку в сторону от устройства, чтобы поддеть стеклянную панель.

Важно действовать медленно и осторожно, чтобы не повредить внутренние компоненты.

Если возникают трудности при использовании пластиковой раздвижной лопатки, можно попробовать бритвенное лезвие — нам оказалось проще отсоединять защелки с его помощью. Будьте предельно осторожны, если выберете этот способ!

Вставьте пластиковую раздвижную лопатку между передней панелью и ее пластиковой рамкой и подденьте в нескольких точках вдоль левого края устройства.

Не вставляйте лопатку и не прокручивайте ее вдоль края передней панели. Это может повредить переднюю панель и резиновое уплотнение. Лучше поддевать по одной точке, затем вынимать лопатку и вставлять ее в следующую точку.

Продолжайте поддевать левый край, пока верхний и нижний края не начнут подниматься из корпуса устройства.

Как только верхний и нижний края немного приподнимутся, используйте лопатку, чтобы убедиться, что пластиковая рамка отсоединена от защелок внутри устройства.

Продолжайте процесс поддевания, уделяя внимание отсоединению пластиковой рамки от внутренних металлических защелок.

Поддевайте вдоль верхнего края устройства, чтобы еще больше отделить переднюю панель от остальной части корпуса.

Поддевайте переднюю панель вдоль правого края, используя метод, описанный на предыдущих шагах.

Постепенно обойдите весь периметр передней панели, пока она не приподнимется над задней панелью.

Также убедитесь, что пластиковая рамка отсоединена от защелок на задней панели.

Поднимите переднюю панель из заднего корпуса, обращая внимание на шлейф, который все еще соединяет ее с верхним левым углом устройства.

Убедитесь, что ВЫ НЕ порвали шлейф сенсорного экрана. Его повреждение сделает дисплей непригодным к использованию.

Используйте плоский конец лопатки (или раздвижную лопатку), чтобы поддеть разъем шлейфа сенсорного экрана и отсоединить его от верхней логической платы.

Теперь, когда передняя панель снята, проверьте ее на наличие повреждений. Если пластиковая рамка не плотно прилегает к передней поверхности стеклянной панели, аккуратно отклейте ее и снова приклейте.

Будьте осторожны, чтобы не поцарапать нижнюю сторону передней панели в черных участках, так как царапины будут видны после сборки устройства.

Обязательно очистите как поверхность дисплея, так и внутреннюю поверхность передней панели, поскольку любая пыль или отпечатки пальцев останутся внутри устройства после окончательной сборки.

Вставьте небольшую раздвижную лопатку для iPod, направив ее край вверх, под заднюю часть дисплея, между белой пластиковой подсветкой и металлическим экраном под ней.

Подденьте нижний край дисплея достаточно, чтобы захватить его пальцами.

Поднимите дисплей за нижний край и поверните его в сторону верхнего края устройства.

На следующих нескольких шагах потребуется снятие компонентов, находящихся под положением дисплея. Удерживайте дисплей, чтобы не создавать нагрузку на хрупкий шлейф дисплея.

Удерживая дисплей одной рукой, проведите раздвижной лопаткой для iPod вдоль двух длинных краев отражателя из майлара, прикрепленного к металлическому лотку дисплея.

Когда отражатель достаточно освободится от лотка дисплея, удалите его из устройства.

Выкрутите семь винтов Phillips, которые крепят металлический лоток дисплея к задней панели.

Два более темных винта должны быть установлены в два отверстия лотка, ближайшие к нижнему краю устройства.

Уложите дисплей обратно в его лоток.

Выкрутите последний винт Phillips, который крепит металлический лоток к задней панели.

Поднимите дисплей из металлического лотка и поверните его в сторону верхнего края устройства.

Используйте раздвижную лопатку для iPod, чтобы поднять металлический лоток дисплея и повернуть его в сторону верхнего края устройства.

Край лопатки для открытия iPod используйте, чтобы отклеить медную ленту от верхнего края дисплея.

Оставьте медную ленту прикреплённой к металлической опоре дисплея.

Лопаткой для открытия iPod отсоедините разъём кабеля дисплея от его гнезда на материнской плате.

Немного приподнимите металлическую опору дисплея (батарея прикреплена к её нижней стороне) и выньте дисплей из Touch, следя за его хрупким кабелем, который может зацепиться.

Лента кабеля дисплея проложена под металлической опорой дисплея.

Плоским концом лопатки отсоедините батарею от клея, которым она прикреплена к металлической опоре дисплея.

Снимите металлическую опору дисплея и отложите её в сторону.

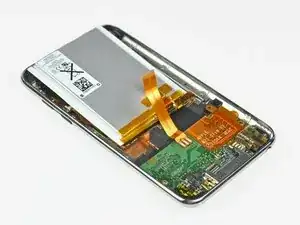

Положите батарею ровно на заднюю панель.

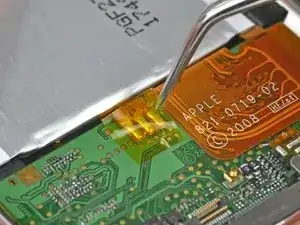

Пинцетом удалите небольшую полоску ленты, закрывающую конец кабеля батареи.

После установки новой батареи крайне важно заклеить оголённые выводы батареи лентой, чтобы избежать короткого замыкания.

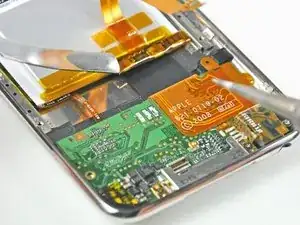

Переверните батарею и положите её в заднюю панель, как показано на изображении.

Батарея второго поколения Touch крепится с помощью контактных площадок, которые припаяны сквозными отверстиями ленты кабеля батареи к контактам на поверхности материнской платы. В этом шаге каждый паяный контакт нужно нагреть отдельно, одновременно поддевая его металлической лопаткой, чтобы отсоединить от материнской платы.

НЕ замыкайте паяные контакты на плате и на ленте кабеля лопаткой. Короткое замыкание может вывести из строя материнскую плату.

Следите, чтобы плата и кабель не перегревались. Держите жало паяльника на площадке только столько времени, чтобы припой расплавился. Избыточный нагрев может вывести из строя материнскую плату или повредить ленту кабеля.

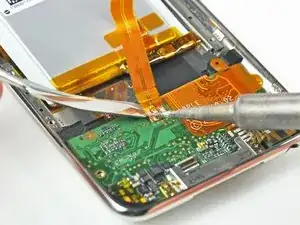

Начните с одной стороны ленты кабеля батареи. В нашем случае — с левой. Нагрейте самый левый паяный контакт, одновременно аккуратно поддевая ленту кабеля снизу, чтобы освободить её от платы. Повторите этот процесс для двух оставшихся контактов, двигаясь слева направо или справа налево.

На данном этапе батарея должна быть полностью отсоединена от материнской платы.

Извлеките старую батарею из Touch и отложите её в сторону.

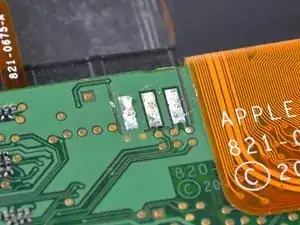

Далее используйте кончик паяльника, чтобы разровнять олово на контактных площадках материнской платы. На изображениях показаны вид «до» и «после».

Не перегревайте контактные площадки.

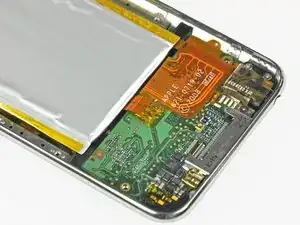

Установите батарею в заднюю панель стороной с кабелем вниз и зафиксируйте кабель двумя небольшими полосками изоленты, прижав его к контактным площадкам.

Установка батареи вверх ногами (с кабелем вверх) повредит материнскую плату.

Наложите полоску ленты на конец ленты кабеля батареи, чтобы закрыть два контактных пятачка и зафиксировать контакты вплотную к материнской плате.

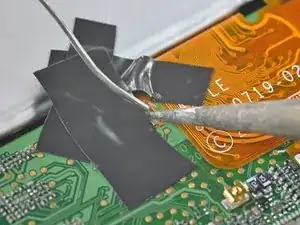

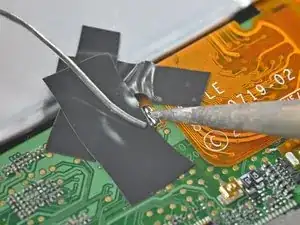

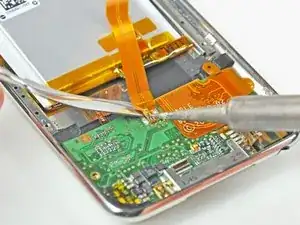

Нагрейте самый правый контакт, пока находящийся под ним припой не расплавится, и нанесите небольшое количество припоя на контакт, чтобы он просочился через два отверстия в ленте к материнской плате.

Не наносите слишком много припоя. Для прочного соединения требуется минимальное количество.

Как только припой заполнит соединение, немедленно уберите припой и паяльник.

Удалите полоску ленты, закрывающую оставшиеся два вывода. Если положение кабеля относительно контактных площадок вас устраивает, продолжайте. Если нет — отпаяйте первое соединение и повторите попытку.

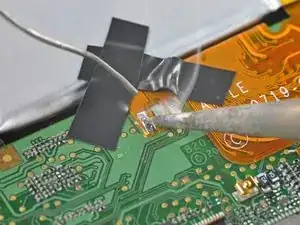

Запаяйте два оставшихся контакта к материнской плате, избегая перегрева кабеля или платы.

Не забудьте заклеить контактные площадки лентой, чтобы предотвратить короткое замыкание.
