Замена дисплея iPod Touch 2-го поколения

Стеклянная передняя панель второго поколения Touch имеет пластиковую рамку, приклеенную как по внешнему краю, так и под широкими черными полосами в верхней и нижней частях устройства. Рамка также имеет резиновую полоску, окружающую край стеклянной панели.

На изображении слева (передняя панель уже удалена) показаны места металлических зажимов (обозначены красным), которые защелкиваются на пластиковую рамку. В следующих шагах постарайтесь поддеть переднюю панель из щелей между этими зажимами.

Также будьте внимательны к очень тонкому и деликатному шлейфу сенсорного экрана (место подключения показано оранжевым), который соединяет переднюю панель с верхним левым уголком Touch.

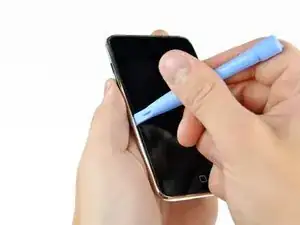

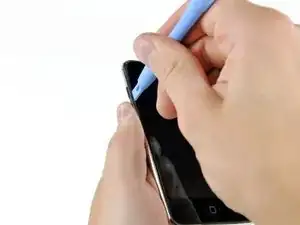

Осторожно вставьте пластиковый инструмент для открытия, рядом с кнопками управления громкостью, между пластиковым окружением экрана и металлическим корпусом.

Поверните инструмент от Touch, чтобы поддеть стеклянную панель.

Ключом является медленная и осторожная работа, чтобы избежать повреждения внутренних компонентов.

Если у вас возникают затруднения с использованием пластикового инструмента для открытия, вы можете попробовать лезвие, мы обнаружили, что с его помощью освобождать зажимы легче. Пожалуйста, будьте очень осторожны, если вы выберете этот путь!

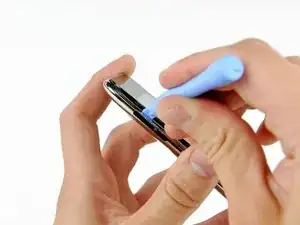

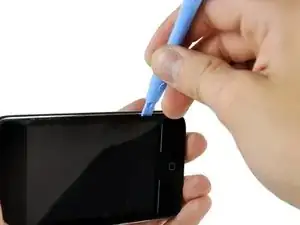

Вставьте пластиковый инструмент для открытия между передней панелью и пластиковым окружением и подденьте в нескольких местах вдоль левого края Touch.

Не вставляйте инструмент и не проводите им по краю передней панели. Это может повредить переднюю панель и резиновый уплотнитель. Лучше работать с одной точкой, поддеть, затем удалить инструмент и снова вставить его в следующем месте для поддевания.

Продолжайте поддевать левый край, пока верхние и нижние края не начнут выдвигаться из Touch.

Как только верхние и нижние края немного поднимутся из Touch, используйте инструмент для открытия, чтобы убедиться, что пластиковое окружение отсоединено от зажимов вдоль внутренней части Touch.

Продолжайте процедуру поддевания, сосредоточившись на отсоединении пластикового окружения от внутренних металлических зажимов.

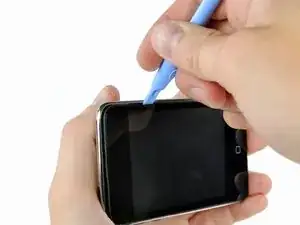

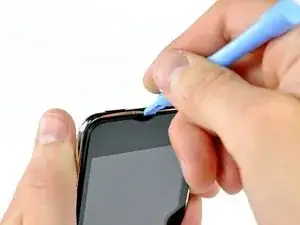

Подденьте вдоль верхнего края Touch, чтобы еще больше отделить переднюю панель от остальной части устройства.

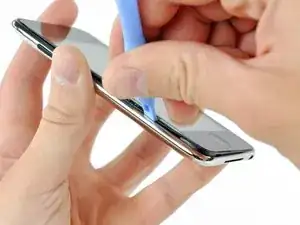

Подденьте переднюю панель вдоль правого края, используя метод, описанный в предыдущих шагах.

В конце концов, обойдите весь периметр передней панели, пока она не поднимется немного от задней панели.

Также убедитесь, что пластиковое окружение отделено от зажимов на задней панели.

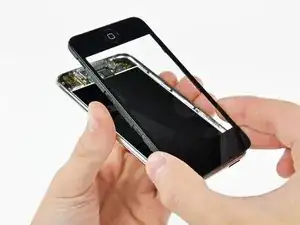

Поднимите переднюю панель из заднего корпуса, внимательно следя за кабелем, который все еще соединяет её в верхнем левом углу Touch.

Убедитесь, что вы НЕ порвете кабель подключения сенсорного экрана дисплея. Порвав его, вы сделаете ваш дисплей бесполезным.

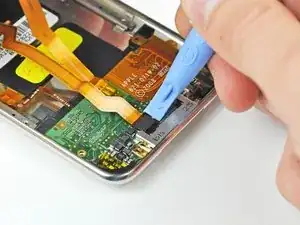

Используйте плоский конец лопатки (или инструмента для открытия), чтобы поддеть разъем кабеля сенсорного экрана от верхней_logic_платы.

Теперь, когда передняя панель снята, проверьте её на повреждения. Если пластиковое окружение не ровно лежит на передней поверхности стеклянной панели, аккуратно снимите его и приклейте на место.

Будьте осторожны, чтобы не поцарапать переднюю панель с нижней стороны черных частей, так как царапины будут видны после повторной сборки устройства.

Обязательно очистите как лицевую часть дисплея, так и внутреннюю поверхность передней панели, так как пыль или отпечатки пальцев будут заперты внутри Touch после полной сборки.

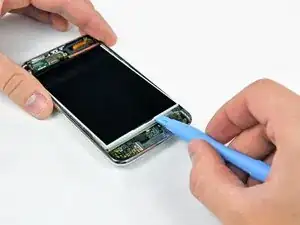

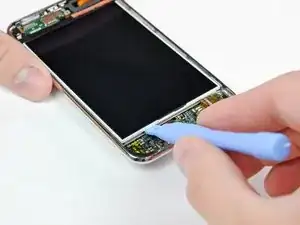

Вставьте небольшой инструмент для открытия iPod с уголком, направленным вверх к нижней части дисплея, между белой пластиковой подсветкой и металлическим экраном под ней.

Подденьте вдоль нижнего края дисплея достаточно, чтобы хватить его пальцами.

Поднимите дисплей от его нижнего края и поверните его к верхней части Touch.

В следующих нескольких шагах потребуется снятие компонентов под местом, где обычно находится дисплей. Убедитесь, что вы держите дисплей, чтобы избежать напряжения на деликатном кабеле дисплея.

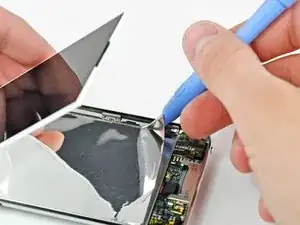

Держа дисплей одной рукой, проведите инструментом для открытия iPod вдоль двух длинных сторон мираторного отражателя, прикрепленного к металлическому поддону дисплея.

Когда он будет достаточно свободен от поддона дисплея, снимите мираторный отражатель с Touch.

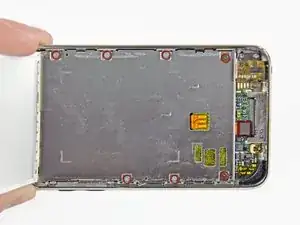

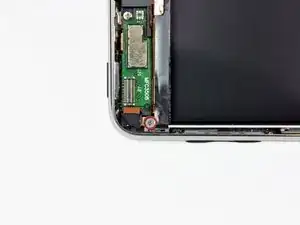

Удалите семь винтов Philips, крепящих металлический поддон дисплея к задней панели.

Два темных винта должны находиться в двух отверстиях в поддоне, ближайших к нижнему краю Touch.

Уложите дисплей обратно в его поддон.

Удалите последний винт Philips, крепящий металлический поддон к задней панели.

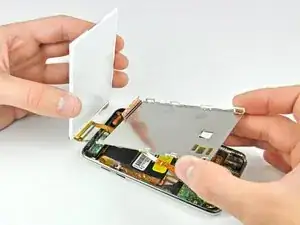

Поднимите дисплей из металлического поддона и поверните его к верхнему краю Touch.

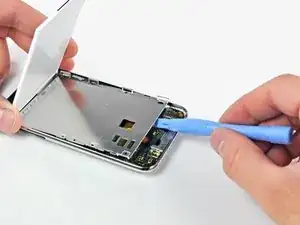

Используйте инструмент для открытия iPod, чтобы поднять металлический поддон дисплея и повернуть его вверх к верхнему краю Touch.

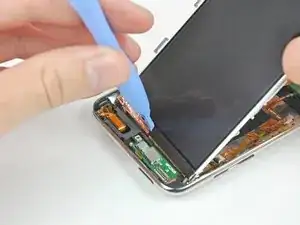

Используйте край инструмента для открытия iPod, чтобы снять медную ленту с верхнего края дисплея.

Оставьте медную ленту прикрепленной к металлическому поддону дисплея.

Используйте инструмент для открытия iPod, чтобы приподнять разъем кабеля дисплея от его гнезда на плате логики.

Немного приподнимите металлический лоток дисплея (аккумулятор прикреплен к его нижней стороне) и удалите дисплей с устройства Touch, учитывая его тонкий кабель, который может застрять.

Риббон-кабель дисплея проходит под металлическим лотком дисплея.
