Замена аккумулятора iPod Touch третьего поколения

Стеклянная передняя панель у iPod Touch третьего поколения имеет пластиковую рамку, приклеенную как к внешнему краю, так и под широкие черные полосы в верхней и нижней частях устройства.

На изображении слева (передняя панель уже снята) показаны места металлических защелок (обозначены красным), которые фиксируются за пластиковую рамку. На следующих шагах поддевайте переднюю панель в промежутках между этими защелками.

Также будьте осторожны с очень тонким и хрупким шлейфом сенсорного экрана (место разъема показано зеленым), соединяющим переднюю панель с левым верхним углом iPod Touch.

Осторожно вставьте инструмент для вскрытия iPod между стеклянной передней панелью и пластиковой рамкой около кнопок регулировки громкости.

Поверните инструмент в сторону от устройства, чтобы поддеть стеклянную панель.

Важно работать медленно и аккуратно, чтобы не повредить внутренние компоненты.

Вставьте инструмент для вскрытия iPod между передней панелью и пластиковой рамкой и подденьте в нескольких точках вдоль левого края устройства.

Не вставляйте инструмент и не протягивайте его вдоль края передней панели, так как это может повредить саму панель и резиновую полосу на пластиковой рамке. Лучше работать по одной точке: поддели, извлеки инструмент и вставь его в следующую точку.

Продолжайте поддевать левый край, пока верхний и нижний края не начнут отходить от корпуса iPod.

Как только верхний и нижний края слегка поднимутся, воспользуйтесь инструментом для вскрытия, чтобы убедиться, что пластиковая рамка отсоединена от защелок внутри корпуса.

Продолжайте поддевать, теперь сосредоточившись на отсоединении пластиковой рамки от внутренних металлических защелок.

Подденьте верхний край устройства, чтобы дальше отделить переднюю панель от остальной части корпуса.

Подденьте переднюю панель вдоль правого края, используя метод, описанный на предыдущих шагах.

Постепенно пройдитесь по всему периметру передней панели, пока она не отойдет от задней части корпуса.

Также убедитесь, что пластиковая рамка отсоединена от защелок на задней части корпуса.

Поднимите переднюю панель из заднего корпуса, обращая внимание на шлейф, который все еще соединяет ее с левым верхним углом устройства.

Используйте плоский конец лопатки (или инструмента для вскрытия) для аккуратного отсоединения разъема шлейфа сенсорного экрана от верхней платы логики.

Шлейф сенсорного экрана чрезвычайно хрупкий! Будьте предельно осторожны при отключении шлейфа, чтобы не порвать его.

Теперь, когда передняя панель снята, проверьте ее на наличие повреждений. Если пластиковая рамка не плотно прилегает к передней поверхности стеклянной панели, аккуратно отклейте ее и приклейте правильно.

Будьте осторожны, чтобы не поцарапать внутреннюю сторону черных участков передней панели — царапины будут видны после сборки устройства.

Обязательно очистите поверхность дисплея и внутреннюю сторону передней панели, поскольку любая пыль или отпечатки пальцев останутся внутри после полной сборки Touch.

Вставьте небольшой инструмент для вскрытия iPod с кромкой, направленной вверх, между белой пластиковой подсветкой и металлическим экраном под ней.

Подденьте нижний край дисплея достаточно, чтобы захватить его пальцами, стараясь не сгибать экран.

Поднимите дисплей за нижний край и поверните его в сторону верхнего края устройства.

На следующих шагах потребуется снять компоненты, находящиеся под дисплеем. Удерживайте дисплей, чтобы не создавать нагрузку на хрупкий шлейф дисплея.

Снимите семь винтов Phillips, крепящих металлический лоток дисплея к задней панели. Они могут быть очень туго затянуты; следите внимательно, чтобы не сорвать резьбу.

Два темных винта должны быть установлены в два отверстия лотка, ближайшие к нижнему краю устройства.

Положите дисплей обратно в лоток.

Снимите последний винт Phillips, крепящий металлический лоток к задней панели.

Поднимите дисплей из металлического лотка и поверните его в сторону верхнего края устройства.

Используйте инструмент для вскрытия iPod, чтобы поднять металлический лоток дисплея и повернуть его в сторону верхнего края устройства.

Кромкой инструмента для вскрытия iPod отклейте медную ленту от верхнего края дисплея.

Оставьте медную ленту прикрепленной к металлическому лотку дисплея.

Кромкой инструмента для вскрытия iPod удалите полосу ленты, закрывающую шлейф данных дисплея.

Используйте инструмент для вскрытия iPod, чтобы поддеть разъем шлейфа данных дисплея и отключить его от гнезда на плате логики.

Отделите кабель дисплея от клея, которым он прикреплён к задней панели.

Немного приподнимите металлический поднос дисплея (аккумулятор прикреплён к его нижней стороне) и извлеките дисплей из устройства, следя за гибким кабелем, который может зацепиться.

Гибкий кабель дисплея проходит под металлическим подносом дисплея.

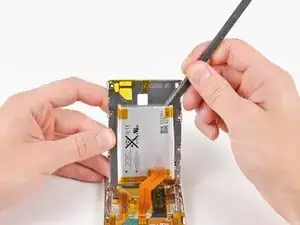

Используйте плоский конец лопатки, чтобы отсоединить аккумулятор от клея, которым он прикреплён к металлическому подносу дисплея.

Удалите металлический поднос дисплея и отложите его в сторону.

Переверните аккумулятор и положите его на заднюю панель, как показано на изображении.

Используйте пинцет, чтобы удалить небольшую полоску изоленты, закрывающую конец кабеля аккумулятора (выделено красным).

После установки нового аккумулятора обязательно закройте оголённые провода аккумулятора изолентой, чтобы избежать короткого замыкания.

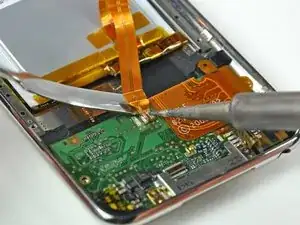

Аккумулятор третьего поколения Touch припаивается к контактным площадкам, через которые проходят небольшие отверстия в ленточном кабеле, и подключается к плоским контактам на лицевой стороне логической платы. На этом шаге вы будете поочерёдно нагревать каждую контактную площадку, одновременно поддевая её металлической лопаткой, чтобы отсоединить от логической платы.

НЕ ДОПУСКАЙТЕ замыкания между контактными площадками как на плате, так и на ленточном кабеле с помощью лопатки. Короткое замыкание может повредить логическую плату.

Следите за тем, чтобы не перегреть плату и кабель. Прикладывайте жало паяльника к площадке только на время, достаточное для плавления припоя. Избыточный нагрев может повредить логическую плату или расплавить ленточный кабель.

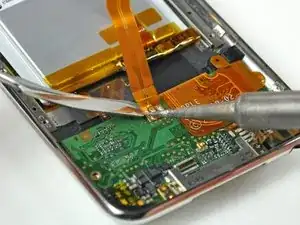

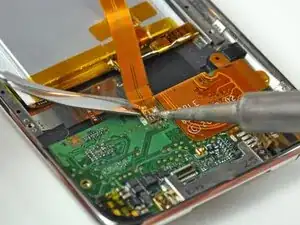

Начните с одной стороны ленточного кабеля аккумулятора. В нашем случае мы начали с левой. Нагревайте самую левую контактную площадку, одновременно аккуратно поддевая ленточный кабель снизу, чтобы освободить его от платы. Повторите эту процедуру для двух оставшихся площадок, двигаясь слева направо или справа налево.

НЕ ПРИКЛАДЫВАЙТЕ усилие на провод аккумулятора во время процесса выпаивания. Это может привести к отрыву контактных площадок с логической платы и её повреждению.

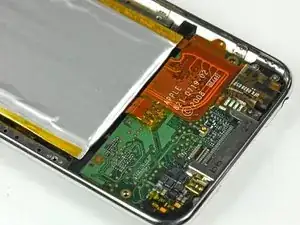

На этом этапе аккумулятор должен быть полностью отсоединён от логической платы.

Извлеките старый аккумулятор из устройства и отложите его в сторону.

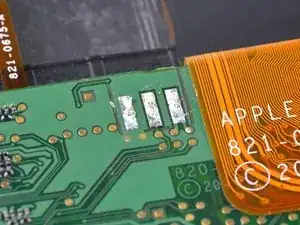

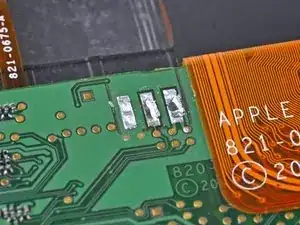

Далее используйте кончик паяльника, чтобы разровнять припой на контактных площадках логической платы. На изображениях показаны вид «до» и «после».

Помните, что не следует слишком сильно нагревать площадки.

Поместите аккумулятор на заднюю панель стороной кабеля вниз и зафиксируйте кабель двумя небольшими кусочками изоленты, прижав его к контактным площадкам.

Установка аккумулятора вверх ногами (кабелем вверх) приведёт к повреждению логической платы.

Наклейте полоску изоленты на конец ленточного кабеля аккумулятора, чтобы закрыть две контактные площадки и зафиксировать контакты на логической плате.

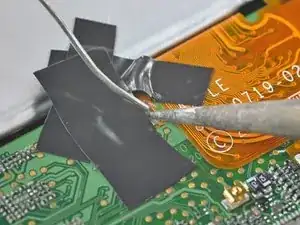

Нагрейте самый правый контакт до плавления припоя снизу и нанесите небольшое количество припоя на контакт, чтобы он просочился через два отверстия в кабеле и достиг логической платы.

Не наносите слишком много припоя. Для качественного соединения требуется минимальное количество.

Как только припой заполнит соединение, сразу уберите припой и паяльник.

Удалите полоску изоленты, закрывающую оставшиеся два вывода. Если положение кабеля относительно контактных площадок вас устраивает, продолжайте. Если нет — отпаяйте первое соединение и повторите попытку.

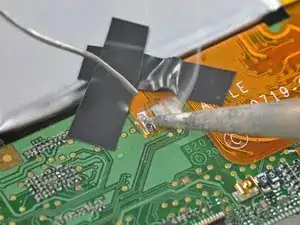

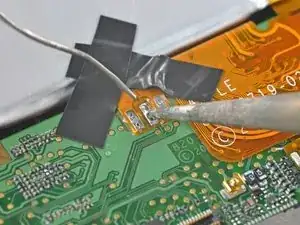

Запаяйте два оставшихся контакта к логической плате, избегая перегрева кабеля или платы.

Не забудьте наклеить полоску изоленты обратно на контактные площадки, чтобы предотвратить короткое замыкание.
