Замена дисплея iPod Touch 3-го поколения

Стеклянная передняя панель у Touch третьего поколения имеет пластиковую рамку, приклеенную как по внешнему краю, так и под широкими чёрными полосами вверху и внизу устройства.

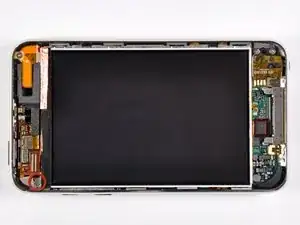

На изображении слева (передняя панель уже снята) показаны места металлических защёлок (выделены красным), которые защёлкиваются на пластиковой рамке. На следующих шагах пытайтесь поддеть переднюю панель в зазорах между этими защёлками.

Также обратите внимание на очень тонкий и хрупкий шлейф сенсорного экрана (место разъёма выделено зелёным), соединяющий переднюю панель с верхним левым углом Touch.

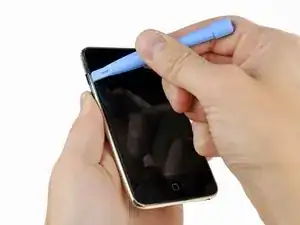

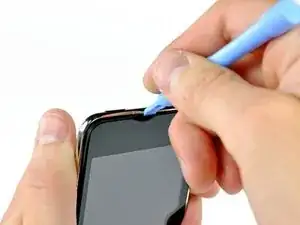

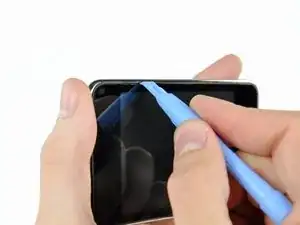

Осторожно вставьте инструмент для вскрытия iPod между стеклянной передней панелью и её пластиковым ободом рядом с кнопками регулировки громкости.

Поверните инструмент от корпуса Touch, чтобы приподнять стеклянную панель.

Главное — работать медленно и аккуратно, чтобы не повредить внутренние компоненты.

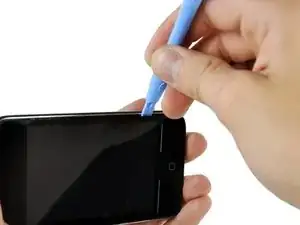

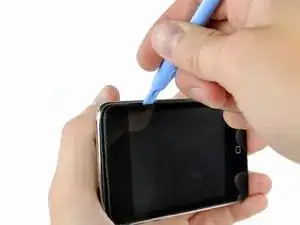

Вставьте инструмент для вскрытия iPod между передней панелью и её пластиковым ободом и подденьте в нескольких точках вдоль левого края Touch.

Не проводите инструментом вдоль края передней панели, так как это повредит саму панель и резиновую полоску вдоль пластикового ободка. Лучше работать точечно: поддеть в одном месте, приподнять, затем вынуть инструмент и вставить в следующую точку.

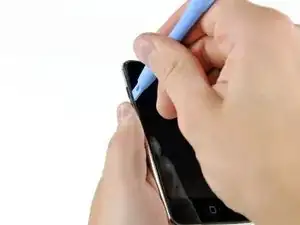

Продолжайте поддевать левый край, пока верхний и нижний края не начнут выходить из корпуса Touch.

Когда верхний и нижний края немного выйдут из корпуса, используйте инструмент для вскрытия, чтобы убедиться, что пластиковый обод отделился от защёлок внутри корпуса Touch.

Продолжайте процедуру поддевания, теперь уделяя внимание отсоединению пластикового обода от внутренних металлических защёлок.

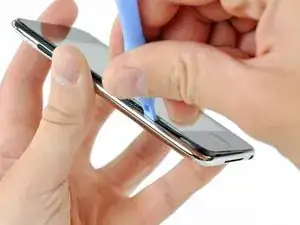

Подденьте вдоль верхнего края Touch, чтобы дальше отделить переднюю панель от остальной части устройства.

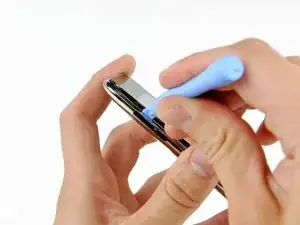

Подденьте переднюю панель вдоль правого края, используя метод, описанный на предыдущих шагах.

В итоге пройдитесь по всему периметру передней панели, пока она не приподнимется от задней панели.

Также убедитесь, что пластиковый обод отделён от защёлок на задней панели.

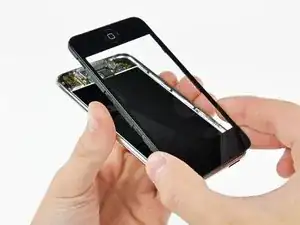

Выньте переднюю панель из заднего корпуса, учитывая кабель, всё ещё соединяющий её около верхнего левого угла Touch.

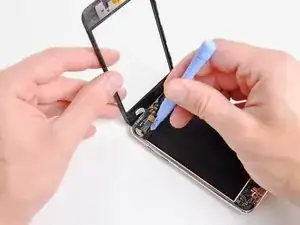

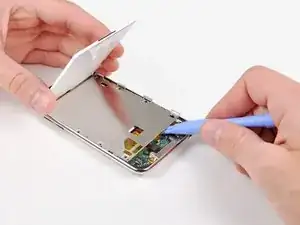

Используйте плоский конец лопатки или инструмент для вскрытия, чтобы очень осторожно поддеть разъём шлейфа сенсорного экрана и отсоединить его от верхней платы логики.

Шлейф сенсорного экрана чрезвычайно хрупок! Будьте очень осторожны при его отсоединении, чтобы не разорвать шлейф.

Теперь, когда передняя панель вынута, проверьте её на повреждения. Если пластиковый обод не прилегает заподлицо к передней поверхности стеклянной панели, аккуратно оторвите его и прижмите на место.

Следите за тем, чтобы не поцарапать внутреннюю сторону чёрных участков передней панели, так как царапины будут видны после сборки.

Обязательно очистите как лицевую поверхность дисплея, так и внутреннюю поверхность передней панели — пыль или отпечатки пальцев будут заперты внутри Touch после полной сборки.

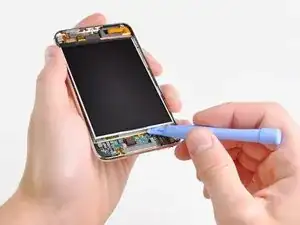

Вставьте маленький инструмент для вскрытия iPod кромкой, направленной вверх, под белый пластиковый подсветочный элемент и металлический экран под ним.

Подденьте вдоль нижнего края дисплея достаточно, чтобы можно было захватить его пальцами, при этом аккуратно избегая изгиба экрана.

Поднимите дисплей за нижний край и поверните его в направлении верхней части Touch.

На следующих шагах потребуется снятие компонентов, находящихся под дисплеем. Держите дисплей, чтобы не создавать натяжения на тонкий шлейф дисплея.

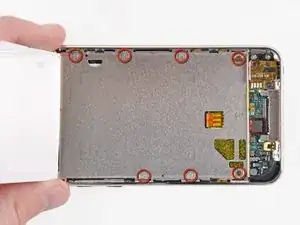

Удалите семь винтов с крестообразной шлицей, крепящих металлический лоток дисплея к задней панели. Они могут быть очень затянуты; следите, чтобы не сорвать шлицы.

Два более тёмных винта относятся к двум отверстиям в лотке, ближайшим к нижнему краю Touch.

Опустите дисплей обратно в его лоток.

Удалите последний винт с крестообразной шлицей, крепящий металлический лоток к задней панели.

Выньте дисплей из металлического лотка и поверните его к верхнему краю Touch.

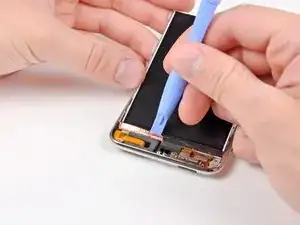

Используйте инструмент для вскрытия iPod, чтобы поднять металлический лоток дисплея и повернуть его вверх в сторону верхнего края Touch.

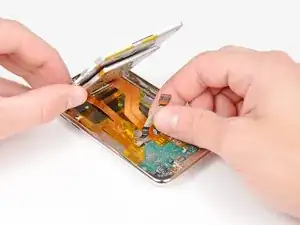

Кромкой инструмента для вскрытия iPod оторвите медную ленту от верхнего края дисплея.

Оставьте медную ленту приклеенной к металлическому лотку дисплея.

Кромкой инструмента для вскрытия iPod снимите кусочек ленты, закрывающий шлейф данных дисплея.

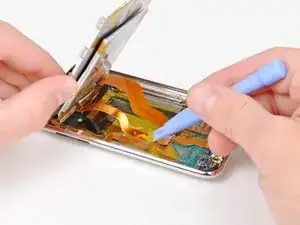

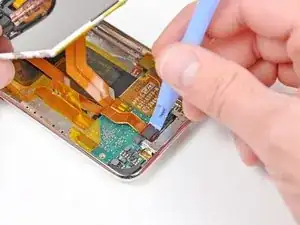

Используйте инструмент для вскрытия iPod, чтобы поддеть разъём шлейфа данных дисплея и отсоединить его от гнезда на плате логики.

Отделите шлейф данных дисплея от клея, фиксирующего его к задней панели.

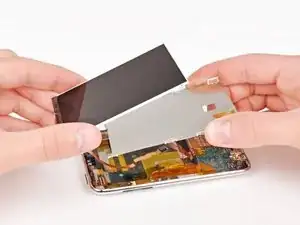

Поднимите металлическую подставку дисплея немного вверх (аккумулятор прикреплён к её нижней стороне) и снимите дисплей с Touch, следя за его тонким кабелем, который может застрять.

Шлейф дисплея проложен под металлической подставкой дисплея.
